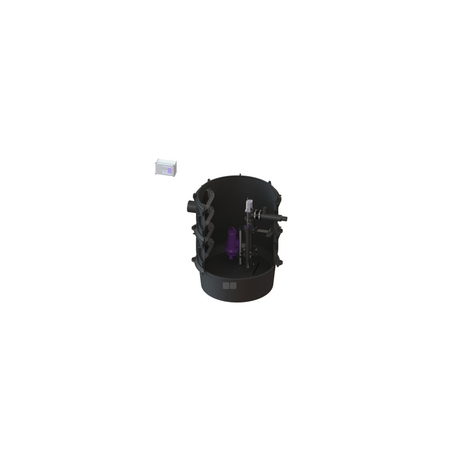

Moduł techniczny przepompowni Aqualift S XL Mono z szafka Comfort z pompą GTK 1600-S1 poj. 350l

KESSEL Przepompownia Aquapump XL, Tronic, ścieków Ścieki zawierające fekalia lub bez fekaliów (w sposób zabudowy bez wymagań ATEX), zabudowa w ziemi, sterowanie pompą przez sterownik, z pompą zatapialną GTK 1300, typ pracy S1, rozpoznawania poziomu hydrostatyczny

• Najwyższe bezpieczeństwo
• Elastyczna zabudowa
• Również do dużych objętości ścieków

Przepompownia Aquapump XL Tronic, GTK 1300-S1

Przepompownia jest wyposażona w jedną lub dwie pompy zanurzeniową oraz zawór zwrotny. Zbiornik wykonany z trwałego tworzywa sztucznego (PE) posiada otwartą komorę pompy z uniwersalnymi możliwościami podłączenia. Zamknięcia szybkomocujące umożliwiają łatwe wyjęcie zintegrowanych komponentów. Dzięki modułowej budowie systemu KESSEL możliwe jest rozszerzenie o różne warianty studzienki technicznej dostępne jako osprzęt. Akcesoria: 680 528 = 2 m 680 529 = 3 m 680 530 = 4 m 680 531 = 5 m

Wersja

• Wskazówka dotycząca głębokości zabudowy: W połączeniu z modułem studzienki
• Typ urządzenia: Pojedyncza jednostka
• Zasuwa odcinająca: Zasuwa odcinająca z tworzywa sztucznego
• Uszczelka do przeprowadzenia przewodu rurowego (DN): 100
• Stopnie złazowe: tak
• Uszczelka przelotowa do przewodu wentylacyjnego (DN): 100
• Ustawienie: Ustawienie mokre
• Sterowanie pompą: sterownik
• Zawór zwrotny: zintegrowany
• Przewód tłoczny: poziomy

Cechy ogólne

• Kolor: czarny
• Norma: EN 12050-2 jak również EN 12050-1 (bez wymagań ATEX)
• Typ ścieków: Ścieki zawierające fekalia lub bez fekaliów (w sposób zabudowy bez wymagań ATEX)
• Sposób zabudowy: zabudowa w ziemi
• Stan w momencie dostawy: wstępnie zmontowany do montażu końcowego w miejscu instalacji (pompy i czujniki do zamontowania w miejscu instalacji, urządzenie sterownicze do podłączenia)
• Typ urządzenia: Tronic
• ATEX: nie

Wymiary

• Ciężar netto: 152 kg
• Ciężar brutto: 175 kg
• Odporność na wodę gruntową od dolnej krawędzi dna: 3000 mm
• Długość: 1370 mm
• Szerokość: 1240 mm
• Wysokość: 1416 mm
• Wymiar opakowania: dł.: 2000 mm
• Wymiar opakowania: szer.: 1300 mm
• Wymiar opakowania: wys.: 1550 mm

Zbiornik/korpus

• Przewód tłoczny (DN): 80
• Przewód tłoczny (DA): 90 mm
• Odstęp między środkiem rury odpływowej a dnem zbiornika: 1134 mm
• Odstęp między dnem rury dopływowej a dnem zbiornika: 1054 mm
• Odstęp między środkiem rury dopływowej a dnem zbiornika: 1134 mm
• Odstęp dna rury dopływu od górnej krawędzi zbiornika: 330 mm
• Maks. otwór na dopływ (DN): 150 mm
• Wielkość nominalna dopływu (DA): 160 mm
• Wielkość nominalna dopływu (DN): 150 mm
• Liczba dopływów: 1
• Szerokość w świetle zbiornika urządzenia (LW): 1000 mm
• Pojemność użytkowa: 350 l

Przenośnik

• Pompa: GTK 1300
• Liczba pomp: 1
• Ciężar, pompa: 27 kg
• Typ przyłącza: Przyłącze bezpośrednie
• Prąd znamionowy: 2,5 A
• Długość przewodu sieciowego pompy: 10 m
• Klasa ochrony: I
• Klasa izolacji: H
• Współczynnik mocy Cos phi: 0,8
• Stopień ochrony pompy: IP 68 (20 m)
• Nadzór temperatury: zintegrowany
• Maks. temperatura tłoczonego medium (przy pracy stałej): 40 °C
• Maks. wydajność tłoczenia: 57 m³/h
• Maks. wys. podnoszenia: 12,4 m
• Prędkość obrotowa: 2900 U/min
• Pobór mocy P1: 1,3 kW
• Pobór mocy P2: 1 kW
• Tryb roboczy: S1
• Typ przewodu przyłączeniowego pompy: H07RN-F 7G 1,5 mm²
• Typ wirnika: Wirnik jednokanałowy

Sterowanie

• Sterownik: Comfort
• Włącznik ochrony silnika: tak
• Czujnik alarmowy: Sonda hydrostatyczna
• Instrument do rozpoznania poziomu: Sonda hydrostatyczna
• Typ pomiaru poziomu: hydrostatyczny
• Stopień ochrony sterowniku: IP 54
• Napięcie robocze: 400 V
• Typ przyłącza: Przyłącze bezpośrednie
• Kontakt bezpotencjałowy: tak
• Złącze GSM: tak
• Funkcja dziennika zdarzeń: tak
• Wyświetlacz wielowierszowy: tak
• Podtrzymywanie bateryjne: tak
• System samodiagnozy (SDS): tak
• Prąd znamionowy: 2,5 A
