Moduł techniczny przepompowni Aquapump XL Mono, z pływakiem z pompą GTF 500-S1, poj. użytk. 90 l

KESSEL Przepompownia Aquapump XL, Mono, ścieków Ścieki bez fekaliów, zabudowa w ziemi, sterowanie pompą przez Przełącznik pływakowy, z pompą zatapialną GTF 600, typ pracy S1, rozpoznawania poziomu mechaniczny

• Najwyższe bezpieczeństwo
• Elastyczna zabudowa
• Również do dużych objętości ścieków bez fekaliów

Przepompownia Aquapump XL Mono, GTF 600-S1, Przełącznik pływakowy

Przepompownia do ścieków bez fekaliów jest wyposażona w jedną lub dwie pompy zanurzeniową oraz zawór zwrotny. Zbiornik wykonany z trwałego tworzywa sztucznego (PE) posiada otwartą komorę pompy z uniwersalnymi możliwościami podłączenia. Zamknięcia szybkomocujące umożliwiają łatwe wyjęcie zintegrowanych komponentów. Dzięki modułowej budowie systemu KESSEL możliwe jest rozszerzenie o różne warianty studzienki technicznej dostępne jako osprzęt.

Wersja

• Wskazówka dotycząca głębokości zabudowy: W połączeniu z modułem studzienki
• Typ urządzenia: Pojedyncza jednostka
• Zasuwa odcinająca: bez zasuwy odcinającej
• Uszczelka do przeprowadzenia przewodu rurowego (DN): 100
• Stopnie złazowe: tak
• Uszczelka przelotowa do przewodu wentylacyjnego (DN): 100
• Ustawienie: Ustawienie mokre
• Sterowanie pompą: Przełącznik pływakowy
• Zawór zwrotny: zintegrowany
• Przewód tłoczny: poziomy

Cechy ogólne

• Kolor: czarny
• Norma: EN 12050-2
• Typ ścieków: Ścieki bez fekaliów
• Sposób zabudowy: zabudowa w ziemi
• Stan w momencie dostawy: wstępnie zmontowany do montażu końcowego w miejscu instalacji (pompy i czujniki do zamontowania w miejscu instalacji, urządzenie sterownicze do podłączenia)
• Typ urządzenia: Mono

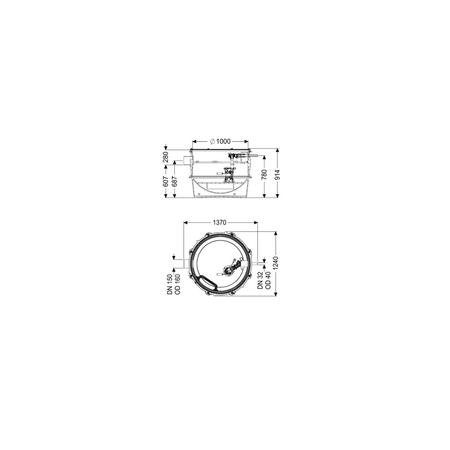

Wymiary

• Ciężar netto: 87 kg
• Ciężar brutto: 105 kg
• Odporność na wodę gruntową od dolnej krawędzi dna: 3000 mm
• Długość: 1330 mm
• Szerokość: 1240 mm
• Wysokość: 914 mm
• Wymiar opakowania: dł.: 1300 mm
• Wymiar opakowania: szer.: 1300 mm
• Wymiar opakowania: wys.: 1050 mm

Zbiornik/korpus

• Przewód tłoczny (DN): 32
• Przewód tłoczny (DA): 40 mm
• Odstęp między środkiem rury odpływowej a dnem zbiornika: 780 mm
• Odstęp między dnem rury dopływowej a dnem zbiornika: 607 mm
• Odstęp między środkiem rury dopływowej a dnem zbiornika: 687 mm
• Odstęp dna rury dopływu od górnej krawędzi zbiornika: 281 mm
• Maks. otwór na dopływ (DN): 150 mm
• Wielkość nominalna dopływu (DA): 160 mm
• Wielkość nominalna dopływu (DN): 150 mm
• Liczba dopływów: 1
• Szerokość w świetle zbiornika urządzenia (LW): 1000 mm
• Pojemność użytkowa: 90 l

Przenośnik

• Pompa: GTF 600
• Liczba pomp: 1
• Ciężar, pompa: 6 kg
• Typ przyłącza: Wtyczka ze stykiem ochronnym, 2-biegunowa
• Prąd znamionowy: 2,7 A
• Długość przewodu sieciowego pompy: 10 m
• Klasa ochrony: I
• Klasa izolacji: F
• Współczynnik mocy Cos phi: 0,91
• Stopień ochrony pompy: IP 68 (3 m)
• Nadzór temperatury: zintegrowany
• Maks. temperatura tłoczonego medium (przy pracy stałej): 40 °C
• Maks. wydajność tłoczenia: 12 m³/h
• Maks. wys. podnoszenia: 8 m
• Prędkość obrotowa: 2800 U/min
• Pobór mocy P1: 0,6 kW
• Pobór mocy P2: 0,36 kW
• Tryb roboczy: S1
• Wymagane zabezpieczenie (zabezpieczenie linii): C 16 A
• Typ przewodu przyłączeniowego pompy: H07RN-F 3G 1,5 mm²
• Typ wirnika: Wolny przelot

Sterowanie

• Instrument do rozpoznania poziomu: Przełącznik pływakowy
• Typ pomiaru poziomu: mechaniczny
• Częstotliwość sieciowa: 50 Hz
• Napięcie robocze: 230 V
• Typ przyłącza: Wtyczka ze stykiem ochronnym, 2-biegunowa
• Długość przewodu sieciowego sterownik: 1,4 m
• Prąd znamionowy: 2,7 A
