Zastosowanie
Wentylator przeznaczony do wszelkiego rodzaju instalacji wentylacji ogólnej. Typowe zastosowania to:
- wentylacja mieszkań, biur,
- wentylacja bibliotek, sal konferencyjnych, sal szkolnych, studiów dźwiękowych,
- wentylacja budynków użyteczności publicznej, restauracji.

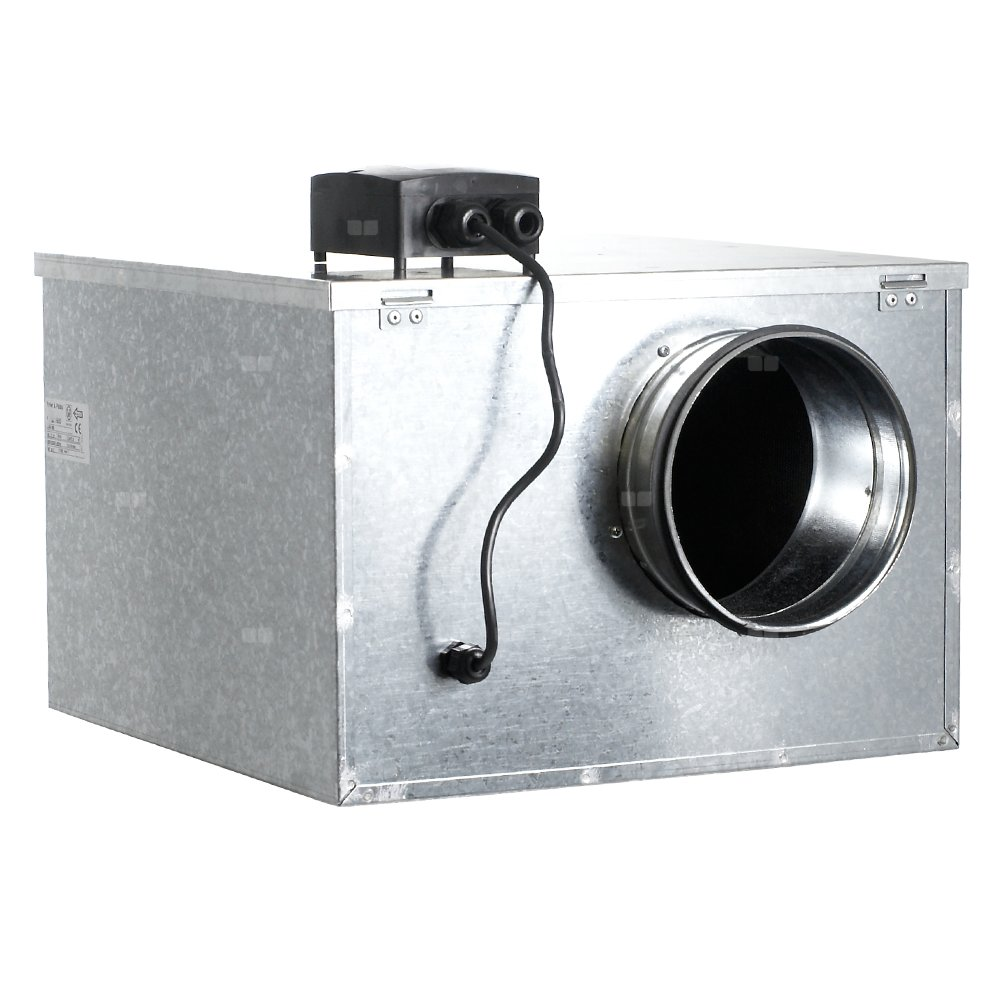

Konstrukcja
- obudowa z galwanizowanej blachy stalowej,
- ognioodporna warstwa izolacji akustycznej (włókno szklane MO) o grubości 50mm,
- wirnik z galwanizowanej blachy stalowej, z łopatkami pochylonymi do przodu,
- króćce przyłączeniowe o profilu okrągłym wyposażone w gumowe uszczelki,
- cztery wsporniki montażowe,
- puszka przyłączeniowa na obudowie,
- możliwość montażu w dowolnej pozycji,
- otwierana obudowa umożliwiająca konserwację bez demontażu urządzenia z instalacji,
- w standardzie przystosowany do montażu na zewnątrz.
Silnik elektryczny
- silniki jednofazowe 230V, 50/60Hz (CAB 100 do CAB 160),
- silniki jednofazowe 230V, 50Hz (CAB 200 do CAB 400RE),
- stopień ochrony IP44, klasa izolacji B (CAB 100 do CAB 250N),
- stopień ochrony IP44, klasa izolacji F (CAB 315 RE),
- stopień ochrony IP55, klasa izolacji F (CAB 355 RE i CAB 400RE),
- do regulacji napięciowej,
- łożyska kulkowe,
- termiczne zabezpieczenie uzwojenia przed przeciążeniem.
Przepływ
Przepływ maksymalny
QMAX
350
m3/h
Ciśnienie statyczne maksymalne
PsMAX
520
Pa
Prędkość obrotowa nominalna
n
3990
min-1
Elektryczne
Ilość faz
~
1
Napięcie nominalne
UNOM
230
V
Moc nominalna
PNOM
69
W
Natężenie prądu nominalne
INOM
0.5
A
Częstotliwość nominalna
fNOM
50
Hz
Konfiguracja
Średnica kanału
⌀D
125
mm
Masa urządzenia
m
13
kg
Silnik
Typ silnika
EC
Rodzaj regulacji silnika
EC
Klasa ochrony silnika
IP44
Temperatura
Minimalna temperatura pracy
tOPER MIN
-20
°C
Maksymalna temperatura pracy
tOPER MAX
40
°C
Maksymalna temperatura medium
tMEDIUM MAX
40
°C
Akustyka
Poziom ciśnienia akustycznego od obudowy
LPA2
51
dB(A)
w odległości
l
1.5
m
