Zastosowanie
Wentylator przeznaczony do wszelkiego rodzaju instalacji wentylacji ogólnej. Typowe zastosowania to:
- wentylacja mieszkań, biur,
- wentylacja bibliotek, sal konferencyjnych, sal szkolnych, studiów dźwiękowych,
- wentylacja budynków użyteczności publicznej, restauracji.

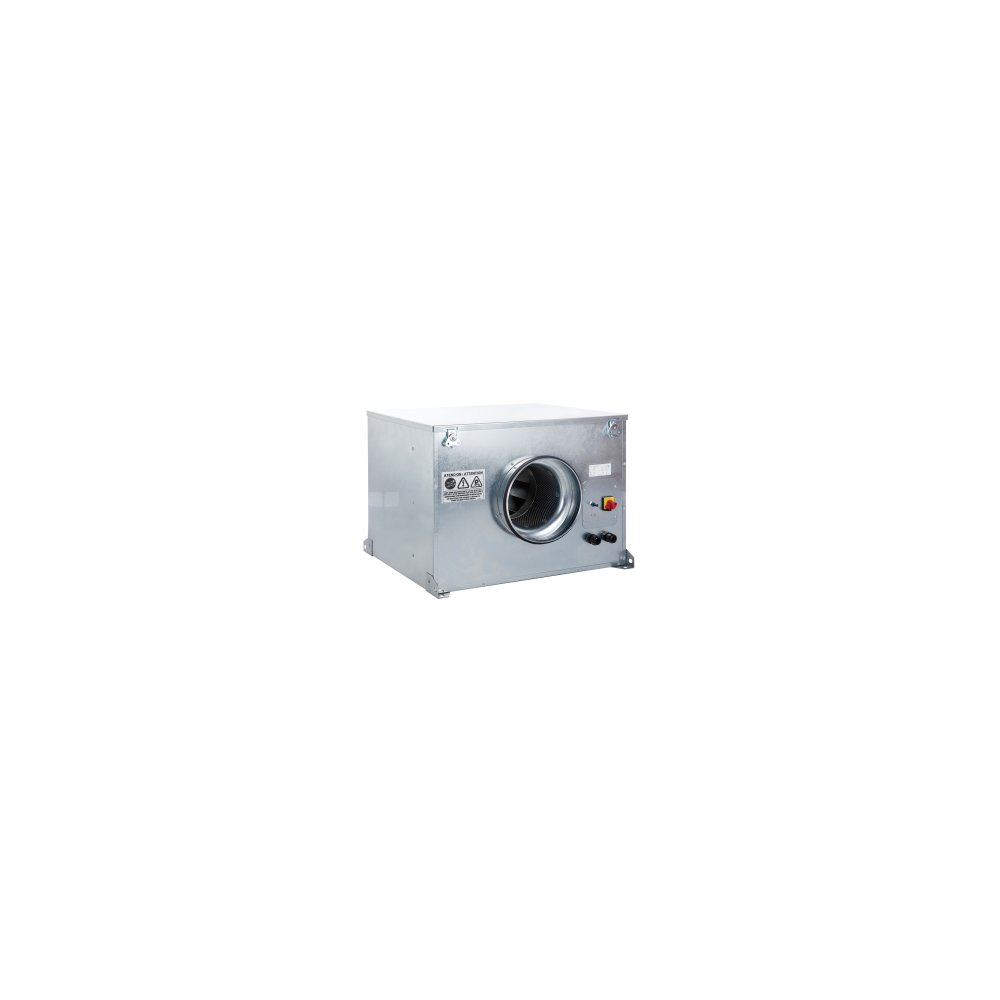

Konstrukcja
- obudowa z galwanizowanej blachy stalowej
- ognioodporna warstwa izolacji akustycznej (włókno szklane M0) o grubości 50mm
- wirnik z galwanizowanej blachy stalowej, z łopatkami pochylonymi do przodu
- króćce przyłączeniowe o profilu okrągłym wyposażone w gumowe uszczelki
- cztery wsporniki montażowe
- możliwość montażu w dowolnej pozycji
- otwierana obudowa umożliwiająca konserwację bez demontażu urządzenia z instalacji
- wyłącznik zasilania ON-OFF na obudowie urządzenia
Silnik elektryczny
- bezszczotkowe silniki EC, jednofazowe 230V, 50/60Hz
- stopień ochrony IP44
- do regulacji za pomocą potencjometru umieszczonego na pokrywie skrzynki zasilania
- do regulacji za pomocą zewnętrznego potencjometru (zalecany REB ECOWATT)
- z możliwością sterowania sygnałem analogowym 0-10V
- termiczne zabezpieczenie uzwojenia przed przeciążeniem
Przepływ
Przepływ maksymalny
QMAX
280
m3/h
Ciśnienie statyczne maksymalne
PsMAX
145
Pa
Prędkość obrotowa nominalna
n
910
min-1
Elektryczne
Ilość faz
~
1
Napięcie nominalne
UNOM
230
V
Moc nominalna
PNOM
57
W
Natężenie prądu nominalne
INOM
0.25
A
Częstotliwość nominalna
fNOM
50
Hz
Konfiguracja
Średnica kanału
⌀D
125
mm
Masa urządzenia
m
11.6
kg
Silnik
Typ silnika
AC
Rodzaj regulacji silnika
3-2-1
Klasa ochrony silnika
IP44
Klasa izolacji silnika
B
Temperatura
Minimalna temperatura pracy
tOPER MIN
-20
°C
Maksymalna temperatura pracy
tOPER MAX
40
°C
Maksymalna temperatura medium
tMEDIUM MAX
40
°C
Akustyka
Poziom ciśnienia akustycznego od obudowy
LPA2
41
dB(A)
w odległości
l
1.5
m
