Zastosowanie
Wentylatory CBM znajdują zastosowanie:
- w centralach wentylacyjnych i klimatyzacyjnych,
- do chłodzenia szaf sterowniczych, modułów elektrycznych, elementów maszyn,
- nawiewu w procesach technologicznych,
- do nadmuchu powietrza w kotłach C.O. etc.
- transporcie nieagresywnych i niewybuchowych gazów.

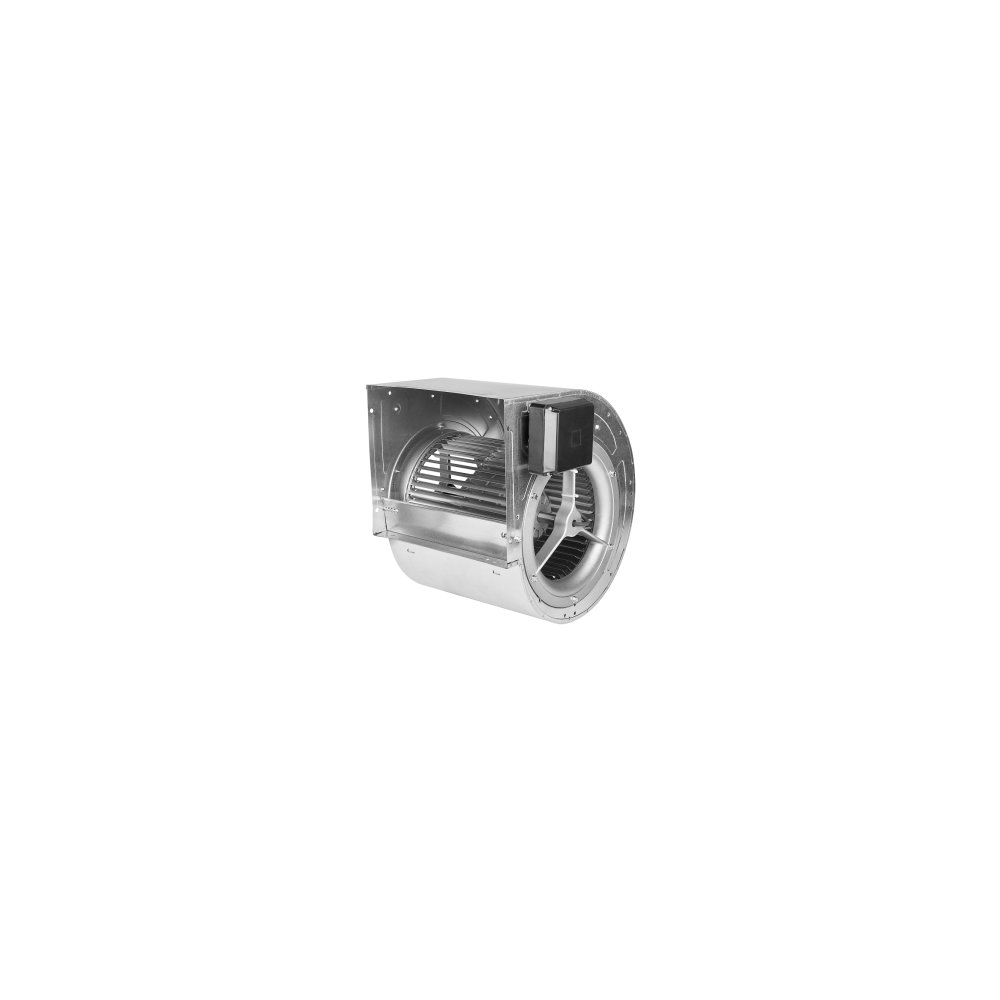

Konstrukcja
- niskociśnieniowy dwustronnie ssący wentylator promieniowy o napędzie bezpośrednim
- wirnik z łopatkami pochylonymi do przodu, wykonany z ocynkowanej blachy stalowej
- obudowa wykonana z ocynkowanej blachy stalowej
- mocowania antywibracyjne
- dynamicznie wyważony wirnik
Silnik elektryczny
- jednofazowy 230V – 50 Hz (kondensator zamontowany na obudowie wentylatora)
- trójfazowy 230/400V - 50 Hz
- 4- lub 6- biegunowy w zależności od wersji
- silnik w zamkniętej obudowie, IP 44, klasa F
- wyposażony w zabezpieczenie termiczne (TP)
- wyposażony w łożyska smarowane fabrycznie na cały okres eksploatacji
- silnik jednofazowy z możliwością napięciowej regulacji obrotów (w zależności od modelu)
- silnik trójfazowy z możliwością regulacji falownikiem
Wykonania na zapytanie
- otwarty silnik, IP 20, klasa F
- specjalna wersja do zastosowań w kuchni, IP 55, klasa F
- kołnierz do zamontowania na wylocie wentylatora
- stopy montażowe dla czterech figur wentylatora
Przepływ
Przepływ maksymalny
QMAX
6800
m3/h
Ciśnienie statyczne maksymalne
PsMAX
1240
Pa
Prędkość obrotowa nominalna
n
1450
min-1
Elektryczne
Ilość faz
~
3
Napięcie nominalne
UNOM
400
V
Moc nominalna
PNOM
4000
W
Natężenie prądu nominalne
INOM
4.8
A
Częstotliwość nominalna
fNOM
50
Hz
Maksymalna częstotliwość przy regulacji
fMAX
50
Hz
Minimalna częstotliwość przy regulacji
fMIN
25
Hz
Konfiguracja
Profil dla podłączeń prostokątnych
▭ AxB
217x215
mm
Masa urządzenia
m
55
kg
Silnik
Typ silnika
AC
Rodzaj regulacji silnika
Hz
Ilość biegunów silnika
4
Klasa ochrony silnika
55
Klasa izolacji silnika
F
Temperatura
Minimalna temperatura pracy
tOPER MIN
-20
°C
Maksymalna temperatura pracy
tOPER MAX
40
°C
Maksymalna temperatura medium
tMEDIUM MAX
80
°C
Akustyka
Poziom ciśnienia akustycznego od obudowy
LPA2
78
dB(A)
w odległości
l
1.5
m
