Zastosowanie
Wentylatory CBM RE znajdują zastosowanie:
- w centralach wentylacyjnych i klimatyzacyjnych,
- do chłodzenia szaf sterowniczych, modułów elektrycznych, elementów maszyn,
- nawiewu w procesach technologicznych,
- do nadmuchu powietrza w kotłach C.O. etc.
- transporcie nieagresywnych i niewybuchowych gazów.

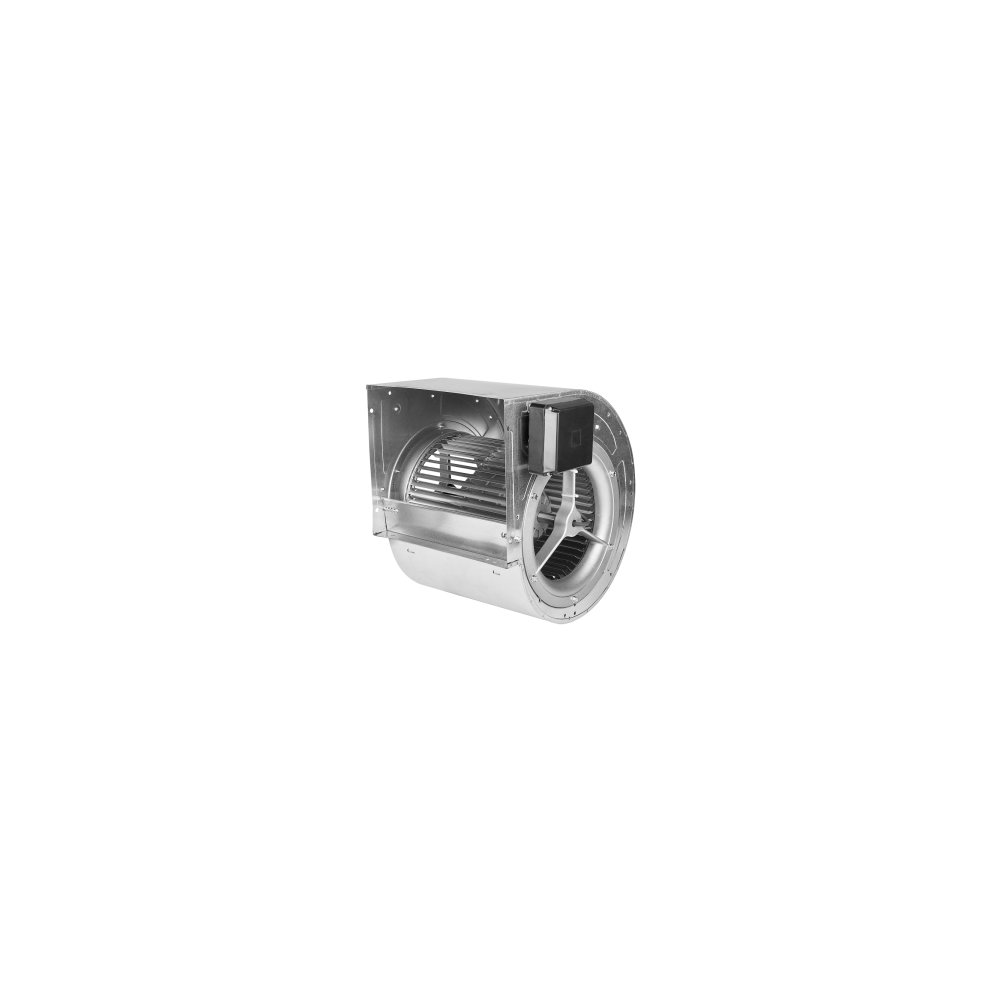

Konstrukcja
- niskociśnieniowy, dwustronnie ssący wentylator promieniowy o napędzie bezpośrednim
- wirnik z łopatkami pochylonymi do przodu, wykonany z ocynkowanej blachy stalowej
- obudowa wykonana z ocynkowanej blachy stalowej
- dynamicznie wywarzony wirnik
- mocowania antywibracyjne
Silnik elektryczny
- jednofazowy 230V-50Hz, przystosowany do napięciowej regulacji obrotów
- trójfazowy 230/400V-50Hz, przystosowany do regulacji obrotów poprzez zmianę częstotliwości i napięcia
- 4 lub 6 biegunów w zależności od wersji
- klasa izolacji i stopień ochrony w zależności od modelu:
IP44, klasa F (modele 7/7 i 7/9)
IP55, klasa F (modele od 9/7 do 12/12)
IP54, klasa F (modele 12/12 1100 W
i 15/15 2200 W)
Przepływ
Przepływ maksymalny
QMAX
2100
m3/h
Ciśnienie statyczne maksymalne
PsMAX
1390
Pa
Prędkość obrotowa nominalna
n
2880
min-1
Elektryczne
Ilość faz
~
3
Napięcie nominalne
UNOM
400
V
Moc nominalna
PNOM
1500
W
Natężenie prądu nominalne
INOM
3
A
Częstotliwość nominalna
fNOM
50
Hz
Maksymalna częstotliwość przy regulacji
fMAX
50
Hz
Minimalna częstotliwość przy regulacji
fMIN
25
Hz
Konfiguracja
Profil dla podłączeń prostokątnych
▭ AxB
128x138
mm
Masa urządzenia
m
27
kg
Silnik
Typ silnika
AC
Rodzaj regulacji silnika
Hz
Ilość biegunów silnika
2
Klasa ochrony silnika
55
Klasa izolacji silnika
F
Temperatura
Minimalna temperatura pracy
tOPER MIN
-20
°C
Maksymalna temperatura pracy
tOPER MAX
40
°C
Maksymalna temperatura medium
tMEDIUM MAX
80
°C
Akustyka
Poziom ciśnienia akustycznego od obudowy
LPA2
76
dB(A)
w odległości
l
1.5
m
