Zastosowanie
Wentylator przeznaczony do wszelkiego rodzaju instalacji wentylacji ogólnej. Typowe zastosowania to:
- wentylacja mieszkań, biur,
- wentylacja sklepów, barów, kawiarni, restauracji,
- wentylacja sal szkolnych, studiów dźwiękowych, bibliotek,
- wentylacja kuchni przemysłowych.

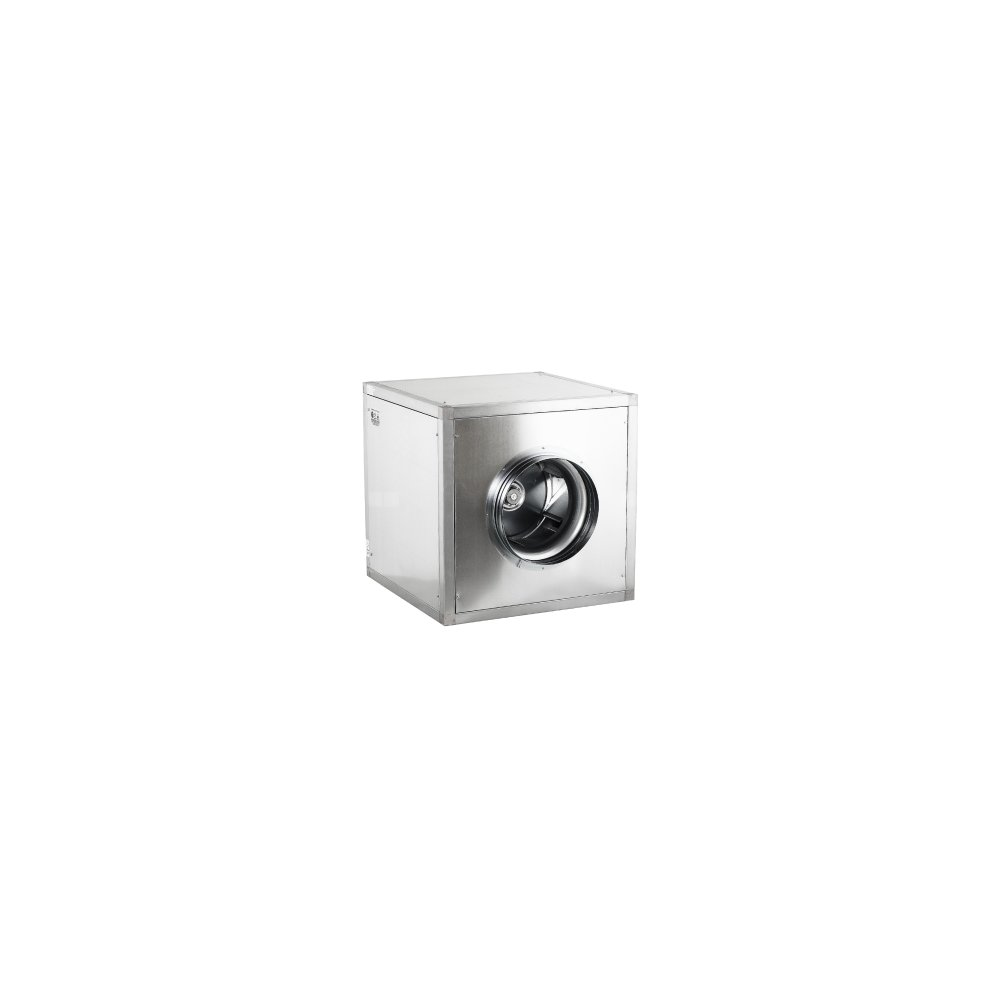

Konstrukcja
- wentylator promieniowy z napędem bezpośrednim,
- obudowa z blachy aluminiowej,
- ognioodporna warstwa izolacji akustycznej (włókno szklane MO) o grubości 25mm,
- wirnik z blachy aluminiowej, z łopatkami pochylonymi do tyłu (CVAB-N),
- wirnik z blachy stalowej, z łopatkami pochylonymi do tyłu (CVAT-N),
- silnik w przepływie medium,
- króćce przyłączeniowe o profilu okrągłym,
- montaż w pozycji poziomej,
- puszka przyłączeniowa na obudowie (CVAB-N).
- możliwość montażu zewnętrznego przy zastosowaniu odpowiedniej osłony (na zapytanie).
Silnik elektryczny
- silniki jednofazowe 230 V, 50Hz (CVAB-N),
- silnik trójfazowy 230/400V, 50Hz (CVAT-N),
- stopień ochrony IP55,klasa izolacji F,
- do regulacji napięciowej ( silniki jednofazowe),
- do regulacji częstotliwościowej (silniki trójfazowe),
- termiczne zabezpieczenie uzwojenia przed przeciążeniem.
Przepływ
Przepływ maksymalny
QMAX
11000
m3/h
Ciśnienie statyczne maksymalne
PsMAX
1200
Pa
Prędkość obrotowa nominalna
n
1500
min-1
Elektryczne
Ilość faz
~
3
Napięcie nominalne
UNOM
400
V
Moc nominalna
PNOM
3000
W
Częstotliwość nominalna
fNOM
50
Hz
Konfiguracja
Średnica kanału
⌀D
400
mm
Profil dla podłączeń prostokątnych
▭ AxB
400x260
mm
Masa urządzenia
m
122
kg
Silnik
Typ silnika
AC
Rodzaj regulacji silnika
rpm
Klasa ochrony silnika
IP55
Temperatura
Minimalna temperatura pracy
tOPER MIN
-20
°C
Maksymalna temperatura pracy
tOPER MAX
80
°C
Maksymalna temperatura medium
tMEDIUM MAX
80
°C
Akustyka
w odległości
l
3
m
