Zastosowanie
Wentylator przeznaczony do transportu powietrza o niskim stopniu zapylenia. Typowe zastosowania:
- układy chłodzenia szaf sterowniczych, modułów elektrycznych lub elementów maszyn,
- centrale wentylacyjne i klimatyzacyjne,
- nawiew w procesach technologicznych.
Konstrukcja

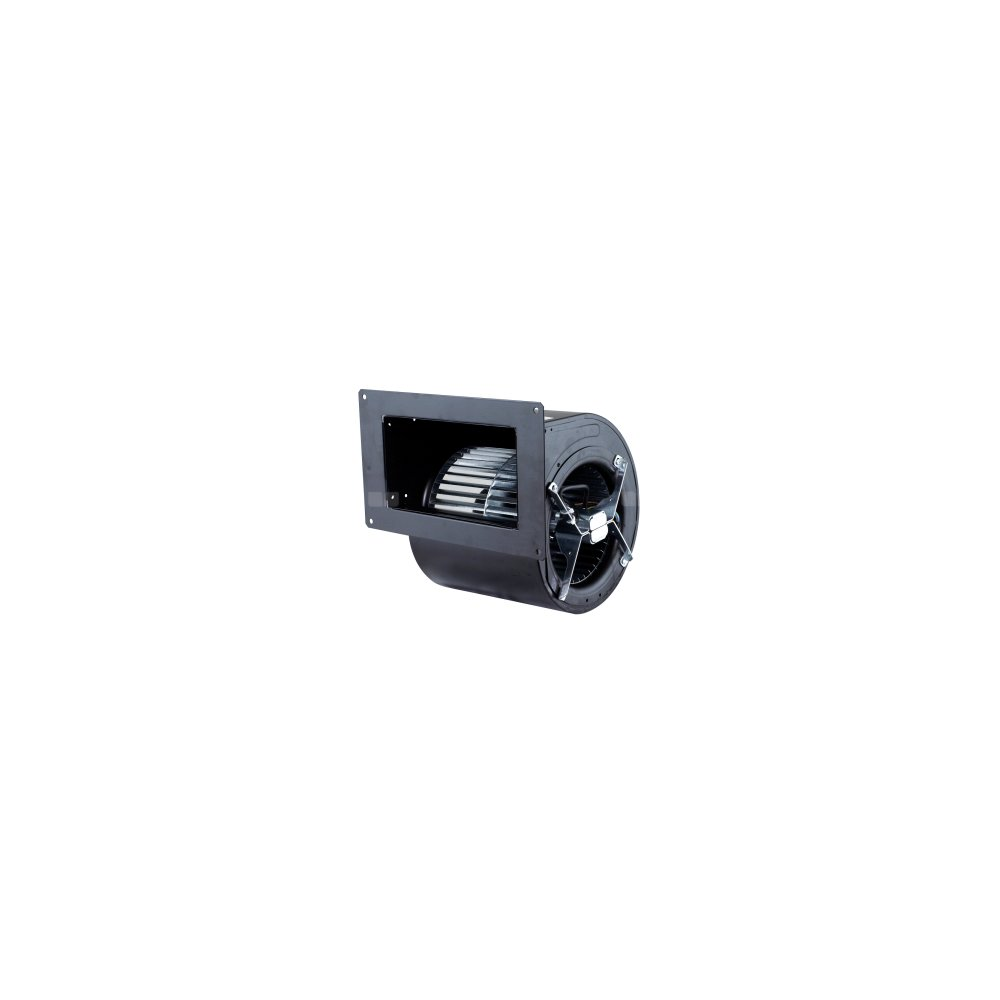

- niskociśnieniowy wentylator promieniowy dwustronnie ssący o napędzie bezpośrednim
- wirnik zgrzewany z blachy stalowej ocynkowanej, z łopatkami pochylonymi do przodu, wyważany dynamicznie wg ISO 1940-1
- obudowa zgrzewana z blachy stalowej ocynkowanej
- wentylator malowany na kolor RAL 9005 - czarny. (oprócz modelu 2C 146/180)
Silnik elektryczny
- asynchroniczny, jednofazowy, 230V 50Hz
- stopień ochrony IP44
- klasa izolacji B
- zabezpieczenie termiczne TP
- do regulacji napięciowej
Przepływ
Przepływ maksymalny
QMAX
3440
m3/h
Ciśnienie statyczne maksymalne
PsMAX
570
Pa
Prędkość obrotowa nominalna
n
1400
min-1
Elektryczne
Ilość faz
~
1
Napięcie nominalne
UNOM
230
V
Moc nominalna
PNOM
550
W
Natężenie prądu nominalne
INOM
4.5
A
Częstotliwość nominalna
fNOM
50
Hz
Konfiguracja
Profil dla podłączeń prostokątnych
▭ AxB
300x260
mm
Masa urządzenia
m
14
kg
Silnik
Typ silnika
AC
Ilość biegunów silnika
4
Klasa ochrony silnika
44
Klasa izolacji silnika
F
Pojemność kondensatora
Cap
15
µF
Napięcie kondensatora
UCAP
450
V
Temperatura
Minimalna temperatura pracy
tOPER MIN
-20
°C
Maksymalna temperatura pracy
tOPER MAX
40
°C
Maksymalna temperatura medium
tMEDIUM MAX
40
°C
Akustyka
Poziom ciśnienia akustycznego od obudowy
LPA2
70
dB(A)
w odległości
l
3
m
