Zastosowanie
Wentylator przeznaczony do systemów transportu nieagresywnego i lekko zanieczyszczonego powietrza. Typowe zastosowania:
- tłoczenie powietrza w procesach technologicznych,
- systemy chłodzenia,
- układy suszenia powietrza.

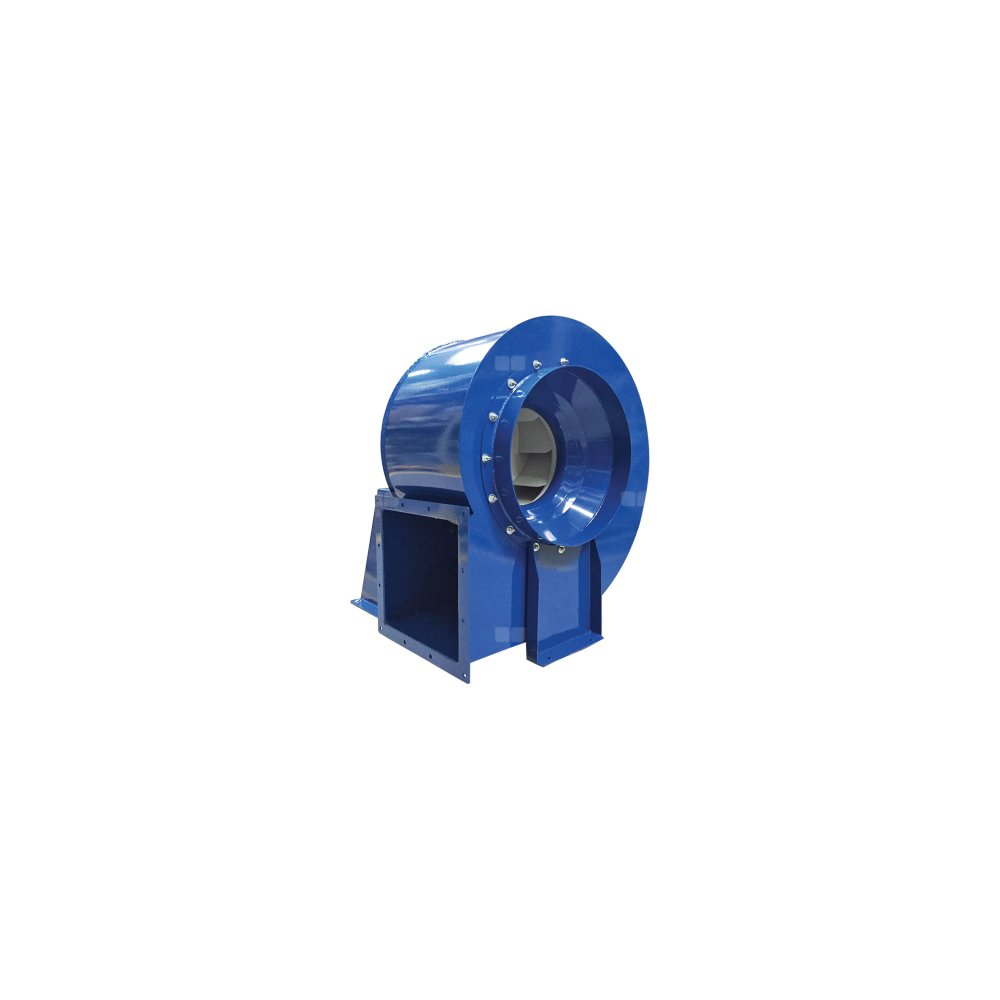

Konstrukcja
- średniociśnieniowy wentylator promieniowy o napędzie bezpośrednim
- wirnik z blachy stalowej z łopatami pochylonymi do tyłu, malowany farbą podkładową, wyważany dynamicznie wg ISO 1940-1,
- wersja „F” - wirniki spawane z czarnej blachy stalowej, jednopowłokowe łopaty zagięte do tyłu, spawane z blachy ze stali węglowej, malowane farbą podkładową, wyważane zgodnie z ISO1940-1,
- obudowa prostokątna z blachy stalowej (modele 250 do 400, wszystkie modele „F”),
- obudowa spiralna z blachy stalowej (modele 425 i większe),
- wentylator malowany na kolor niebieski RAL 5010 (kategoria korozyjności C3),C
- maksymalna temperatura tłoczonego medium 80°C,
- temperatura otoczenia silnika od -20°C do +40°C,
- figura LG90 (modele 250 do 355 oraz wszystkie modele „F”), figura LG270 (modele 400 i większe).
Silnik elektryczny
- asynchroniczny, jednofazowy, 230 50Hz,
- asynchroniczny, trójfazowy, 230/400V 50Hz lub 400/690V 50Hz,
- stopień ochrony IP55,
- klasa izolacji F,
- silnik przystosowany do regulacji częstotliwościowej.
Wykonania specjalne
- dowolna figura LG/RD,
- malowanie na kolor inny niż standardowy,
- malowanie w wyższej kategorii korozyjności,
- obudowa i podstawa z blachy stalowej ocynkowanej,
- wirnik, obudowa i podstawa z blachy stalowej nierdzewnej 1.4301,
- obudowa i podstawa z blachy stalowej kwasoodpornej 1.4404,
- silnik na inne niż standardowe napięcie oraz częstotliwość zasilania,
- silnik o innym stopniu ochrony IP,
- silnik wyposażony w czujniki lub dodatkowe chłodzenie,
- uszczelnienie między obudową a silnikiem (simmering),
- maksymalna temperatura tłoczonego medium powyżej 80°C,
- temperatura otoczenia silnika poniżej -20°C oraz powyżej +40°C,
- napęd pasowy,
- wykonanie przeciwwybuchowe.
Przepływ
Przepływ maksymalny
QMAX
1380
m3/h
Ciśnienie statyczne maksymalne
PsMAX
2110
Pa
Prędkość obrotowa nominalna
n
2890
min-1
Elektryczne
Ilość faz
~
1
Napięcie nominalne
UNOM
230
V
Moc nominalna
PNOM
1100
W
Natężenie prądu nominalne
INOM
2.5
A
Częstotliwość nominalna
fNOM
50
Hz
Maksymalna częstotliwość przy regulacji
fMAX
50
Hz
Minimalna częstotliwość przy regulacji
fMIN
25
Hz
Konfiguracja
Średnica kanału
⌀D
125
mm
Masa urządzenia
m
18.9
kg
Silnik
Typ silnika
AC
Rodzaj regulacji silnika
Hz
Ilość biegunów silnika
2
Klasa ochrony silnika
55
Klasa izolacji silnika
F
Temperatura
Minimalna temperatura pracy
tOPER MIN
-20
°C
Maksymalna temperatura pracy
tOPER MAX
40
°C
Maksymalna temperatura medium
tMEDIUM MAX
80
°C
Akustyka
Poziom ciśnienia akustycznego od obudowy
LPA2
80
dB(A)
w odległości
l
1.5
m
