Zastosowanie
Wentylator przeznaczony do systemów odciągania zanieczyszczonego powietrza i transportu pneumatycznego. Typowe zastosowania:
- odciągi miejscowe, osuszacze, układy suszenia,
- transport wiórów, trocin, granulatów,
- odciągi spalin samochodowych.

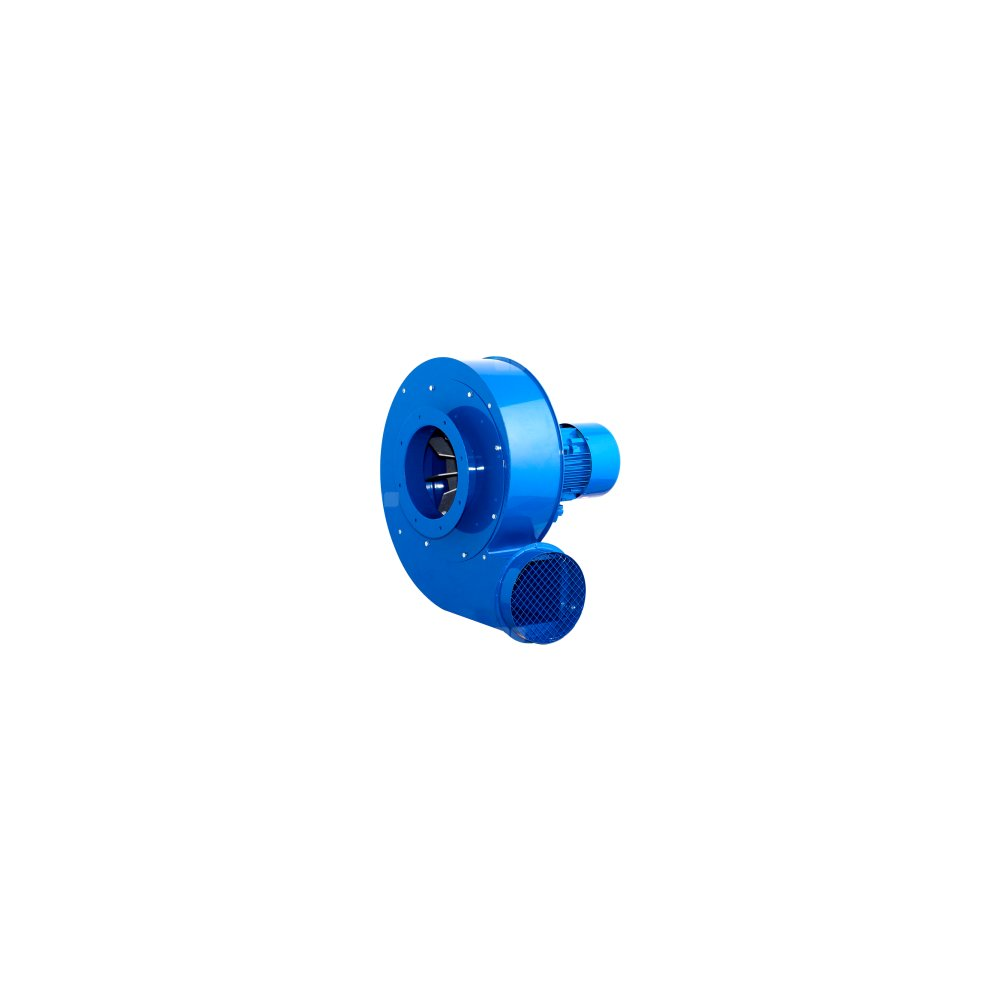

Konstrukcja
- średniociśnieniowy wentylator promieniowy o napędzie bezpośrednim,
- wirnik odlewany ze stopu aluminium z łopatami prostymi, wyważany dynamicznie wg ISO 1940-1,
- obudowa spawana z blachy stalowej,
- wentylator malowany na kolor niebieski RAL 5010 (kategoria korozyjności C3),
- maksymalna temperatura tłoczonego medium 800C,
- temperatura otoczenia silnika od -200C do +400C,
- standardowa figura RD90,
- przystosowany do pracy pionowej i poziomej.
Silnik elektryczny
- asynchroniczny, jednofazowy, 230V, 50Hz (o mocy do 1,1 kW),
- asynchroniczny, trójfazowy, 230/400V, 50Hz (o mocy do 3 kW),
- asynchroniczny, trójfazowy, 400/690V, 50Hz (o mocy od 4 kW),
- klasa sprawności IE3 (od mocy 0,75 kW),
- stopień ochrony IP55,
- klasa izolacji F,
- przystosowany do regulacji częstotliwościowej (silniki trójfazowe).
Wykonania specjalne
- dowolna figura LG/RD,
- malowanie na kolor inny niż standardowy,
- malowanie w wyższej kategorii korozyjności,
- wirnik spawany z blachy stalowej,
- wirnik, obudowa i podstawa z blachy stalowej ocynkowanej,
- wirnik, obudowa i podstawa z blachy stalowej nierdzewnej 1.4301,
- wirnik, obudowa i podstawa z blachy stalowej kwasoodpornej 1.4404,
- silnik na inne niż standardowe napięcie oraz częstotliwość zasilania,
- silnik jednofazowy przystosowany do regulacji napięciowej,
- silnik o innym stopniu ochrony IP,
- silnik wyposażony w czujniki lub dodatkowe chłodzenie,
- uszczelnienie między obudową a silnikiem (simmering),
- temperatura otoczenia silnika poniżej -200C oraz powyżej +400C.
Przepływ
Przepływ maksymalny
QMAX
17050
m3/h
Ciśnienie statyczne maksymalne
PsMAX
4420
Pa
Prędkość obrotowa nominalna
n
2930
min-1
Elektryczne
Ilość faz
~
3
Napięcie nominalne
UNOM
400
V
Moc nominalna
PNOM
18500
W
Natężenie prądu nominalne
INOM
19
A
Częstotliwość nominalna
fNOM
50
Hz
Maksymalna częstotliwość przy regulacji
fMAX
50
Hz
Minimalna częstotliwość przy regulacji
fMIN
25
Hz
Konfiguracja
Profil dla podłączeń prostokątnych
▭ AxB
450x900
mm
Masa urządzenia
m
240
kg
Silnik
Typ silnika
AC
Rodzaj regulacji silnika
Hz
Ilość biegunów silnika
4
Klasa ochrony silnika
55
Klasa izolacji silnika
F
Temperatura
Minimalna temperatura pracy
tOPER MIN
-20
°C
Maksymalna temperatura pracy
tOPER MAX
40
°C
Maksymalna temperatura medium
tMEDIUM MAX
80
°C
Akustyka
Poziom ciśnienia akustycznego od obudowy
LPA2
91
dB(A)
w odległości
l
1.5
m
