Zastosowanie
Wentylatory IBF EC znajdują zastosowanie w różnorodnych instalacjach wentylacji mechanicznej, łączą zalety wentylatorów osiowych (kierunek przepływu) i promieniowych (stabilny spręż, niski poziom hałasu, wysoka sprawność).
Dzięki zastosowaniu nowoczesnych, wysokosprawnych napędów z elektroniczną komutacją (EC), wentylatory charakteryzują się niskim zużyciem energii. Przykładowe zastosowania to wentylacja nawiewna i wywiewna:
- mieszkań,
- biur, sklepów, barów, kawiarni, restauracji.

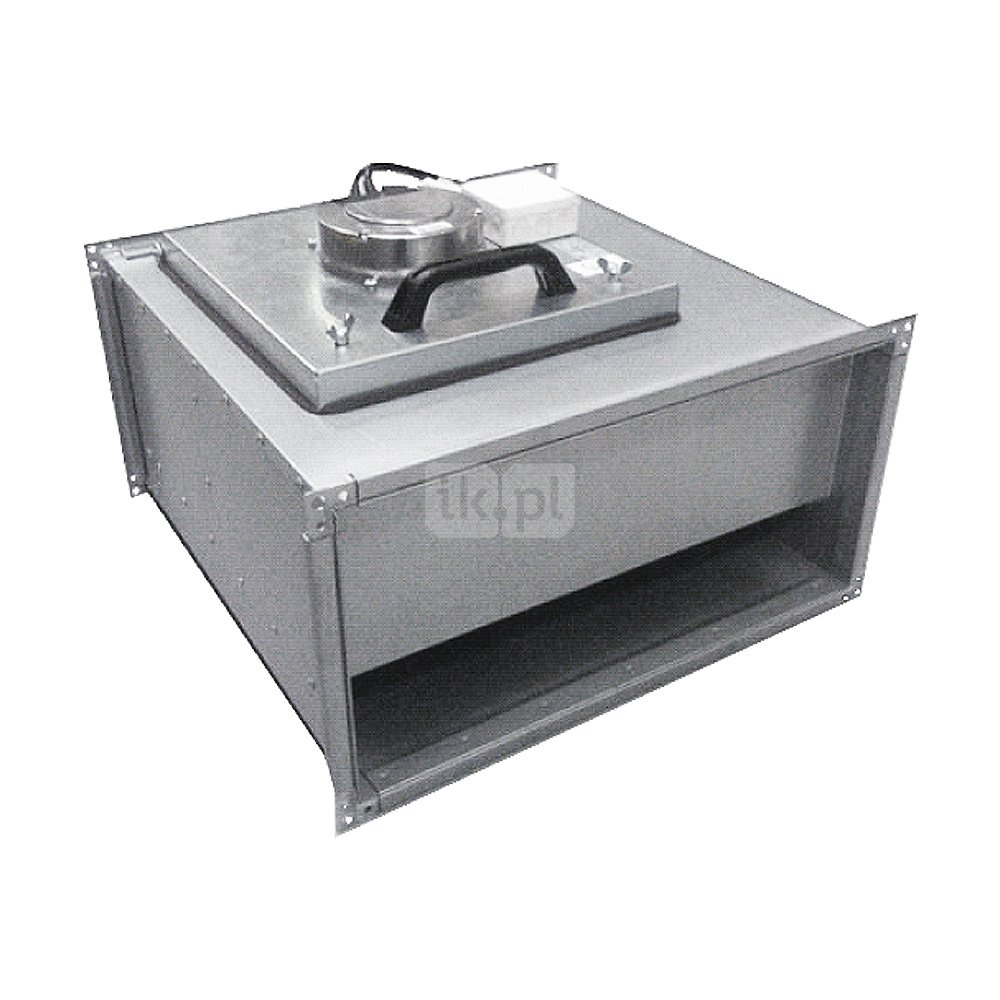

Konstrukcja
- obudowa z galwanizowanej blachy stalowej,
- od strony wlotowej i wylotowej kołnierze montażowe,
- klapa rewizyjna,
- wirniki z łopatkami pochylonymi do tyłu,
- wirniki, wykonane są z tworzywa sztucznego,
- temperatura pracy -30°C 60°C, w zależności od modelu,
- puszka przyłączeniowa (modele jednofazowe), puszka zintegrowana z silnikowirnikiem (modele trójfazowe),
- montaż w dowolnej pozycji w prostokątnych kanałach wentylacyjnych.
Silnik elektryczny
- wysokoefektywne silniki ze zintegrowaną technologią EC, jednofazowe 200-240V 50Hz i trójfazowe 380-480V, 50Hz z zewnętrznym wirnikiem,
- wejście sterujące 0-10VDC, umożliwiające płynną regulacje obrotów,
- klasa izolacji F,
- stopień ochrony IP54.
Wykonanie specjalne
- malowanie na kolor inny niż standardowy,
- malowanie w wyższej kategorii korozyjności.
Przepływ
Przepływ maksymalny
QMAX
2650
m3/h
Ciśnienie statyczne maksymalne
PsMAX
345
Pa
Prędkość obrotowa nominalna
n
825
min-1
Elektryczne
Ilość faz
~
1
Napięcie nominalne
UNOM
230
V
Minimalne napięcie przy regulacji
UMIN
140
V
Moc nominalna
PNOM
660
W
Natężenie prądu nominalne
INOM
3.2
A
Częstotliwość nominalna
fNOM
50
Hz
Konfiguracja
Profil dla podłączeń prostokątnych
▭ AxB
600x300
mm
Masa urządzenia
m
32
kg
Silnik
Typ silnika
AC
Rodzaj regulacji silnika
V
Ilość biegunów silnika
6
Klasa ochrony silnika
IP55
Klasa izolacji silnika
F
Temperatura
Minimalna temperatura pracy
tOPER MIN
-40
°C
Maksymalna temperatura pracy
tOPER MAX
70
°C
Maksymalna temperatura medium
tMEDIUM MAX
70
°C
Akustyka
Poziom ciśnienia akustycznego od obudowy
LPA2
55
dB(A)
w odległości
l
1.5
m
