Zastosowanie
Wentylatory ILT EX odpowiadają wymaganiom Dyrektywy ATEX 2014/34/UE, są zaprojektowane do użytku w strefach zagrożenia wybuchem poza kopalniami i wyrobiskami górniczymi. Spełniają wymogi grupy II kategorii 2G/3G - strefa 1 i/lub 2.
Oznaczenie ATEX - II 2G Ex eb IIB T3 Gb.
Konstrukcja

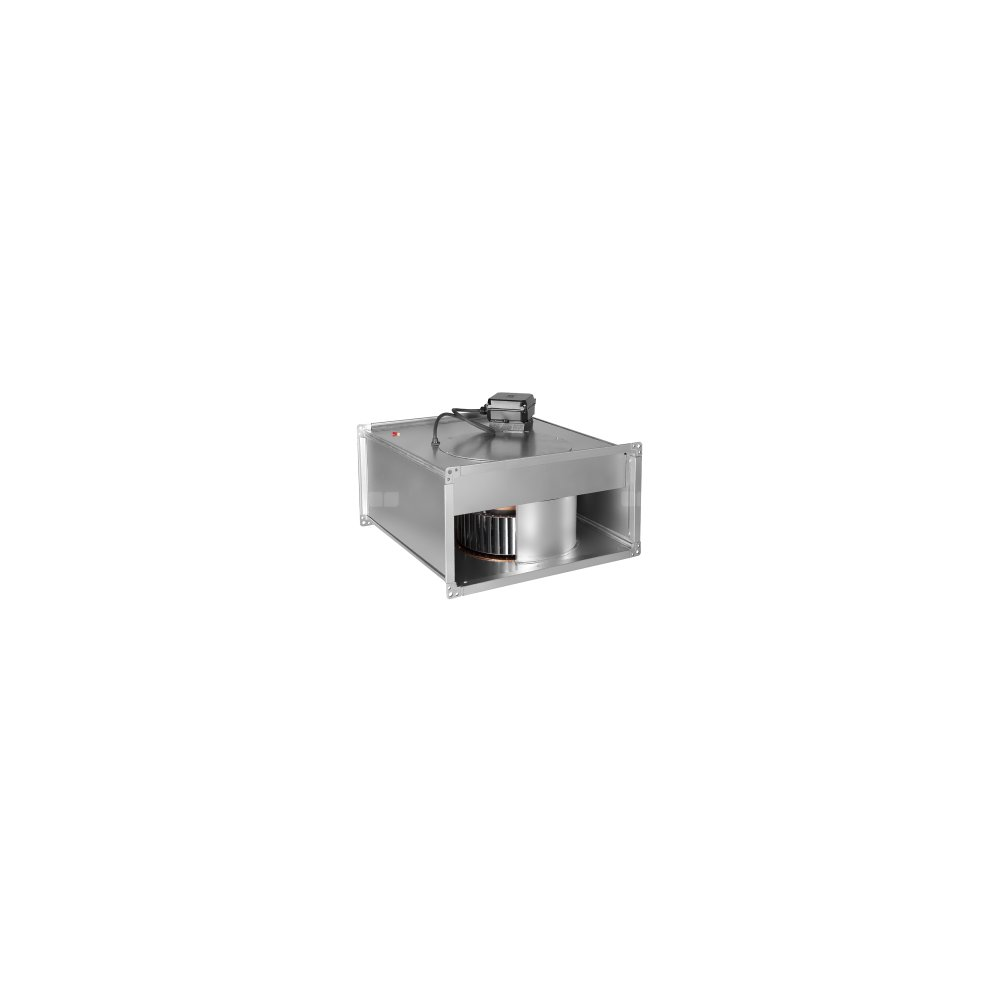

- wentylator kanałowy prostokątny przeciwwybuchowy o napędzie bezpośrednim
- wirnik z łopatkami pochylonymi do przodu z galwanizowanej blachy stalowej
- obudowa z galwanizowanej blachy stalowej
- otwór inspekcyjny ułatwiający dostęp do wirnikosilnika bez potrzeby demontażu całego wentylatora
- zakres temperatury pracy -20°C do +55°C
Silnik elektryczny
- przeciwwybuchowy, trójfazowy, 230/400V, 50Hz
Przepływ
Przepływ maksymalny
QMAX
125
m3/h
Ciśnienie statyczne maksymalne
PsMAX
60
Pa
Prędkość obrotowa nominalna
n
1380
min-1
Elektryczne
Ilość faz
~
3
Napięcie nominalne
UNOM
400
V
Moc nominalna
PNOM
60
W
Natężenie prądu nominalne
INOM
0.31
A
Częstotliwość nominalna
fNOM
50
Hz
Konfiguracja
Średnica kanału
⌀D
81.6
mm
Profil dla podłączeń prostokątnych
▭ AxB
64x64
mm
Masa urządzenia
m
4.6
kg
Silnik
Typ silnika
AC
Rodzaj regulacji silnika
-
Ilość biegunów silnika
2
Klasa ochrony silnika
IP55
Klasa izolacji silnika
F
Temperatura
Minimalna temperatura pracy
tOPER MIN
-20
°C
Maksymalna temperatura pracy
tOPER MAX
40
°C
Maksymalna temperatura medium
tMEDIUM MAX
60
°C
Akustyka
Poziom ciśnienia akustycznego od obudowy
LPA2
43
dB(A)
w odległości
l
1.5
m
