Zastosowanie
Wentylator przeznaczony do wszelkiego rodzaju instalacji wentylacji ogólnej.
Typowe zastosowania to:
- wentylacja wywiewna i nawiewna mieszkań, biur, sklepów, lokali gastronomicznych.

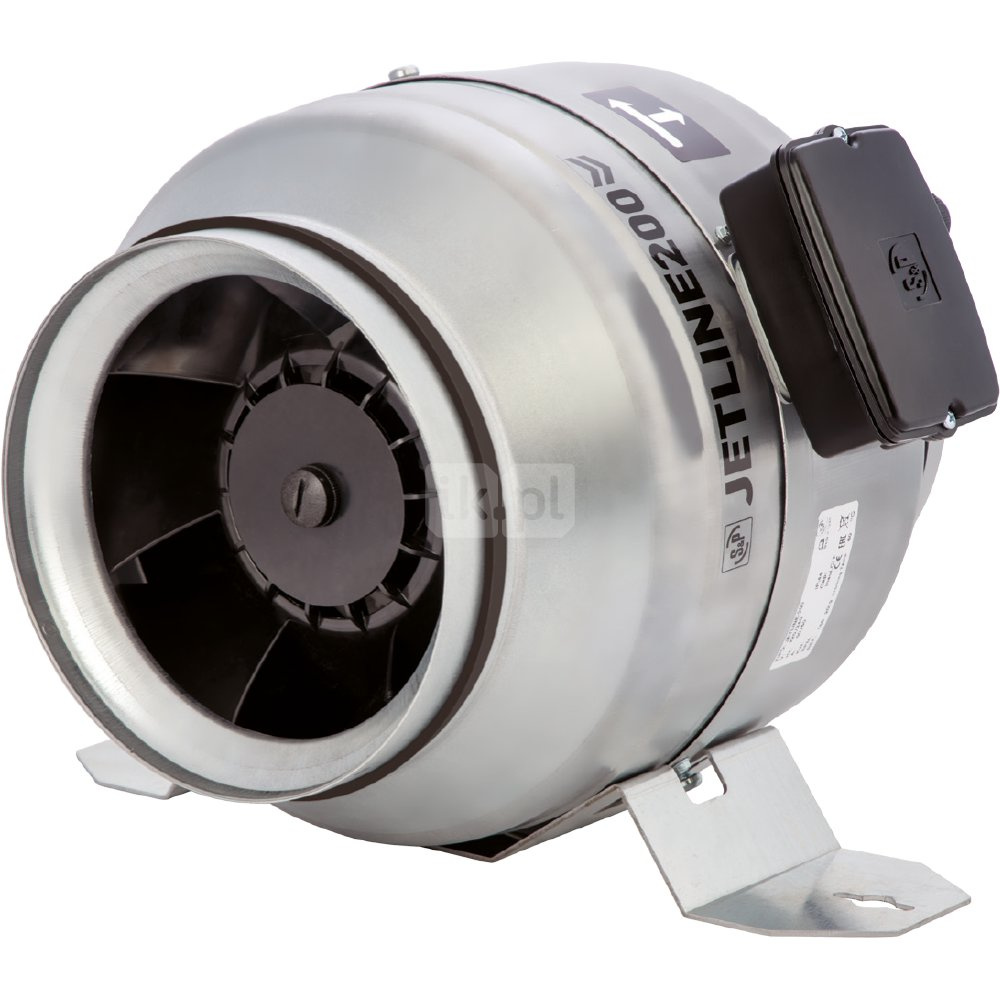

Konstrukcja
- obudowa z ocynkowanej blachy stalowej,
- skrzynka przyłączeniowa na obudowie,
- wspornik montażowy w standardzie,
- wirnik, łopatki kierujące i dyfuzor wylotu, wykonane z formowanego wtryskowo tworzywa sztucznego,
- uszczelka na wlocie i wylocie,
- Silent-block pomiędzy silnikiem a wspornikiem.
Silnik elektryczny
- silnik EC 230V ± 10% 50 / 60Hz,
- stopień izolacji IP44,
- regulacja za pomocą potencjometru w puszcze przyłączeniowej lub za pomocą sygnału zewnętrznego 0-10V,
- zabezpieczenie termiczne z ręcznym resetem.
Przepływ
Przepływ maksymalny
QMAX
635
m3/h
Ciśnienie statyczne maksymalne
PsMAX
4500
Pa
Prędkość obrotowa nominalna
n
5710
min-1
Elektryczne
Ilość faz
~
3
Napięcie nominalne
UNOM
400
V
Moc nominalna
PNOM
1100
W
Natężenie prądu nominalne
INOM
2.6
A
Częstotliwość nominalna
fNOM
105
Hz
Maksymalna częstotliwość przy regulacji
fMAX
105
Hz
Minimalna częstotliwość przy regulacji
fMIN
50
Hz
Konfiguracja
Średnica kanału
⌀D
65
mm
Masa urządzenia
m
12
kg
Silnik
Typ silnika
AC
Rodzaj regulacji silnika
Hz
Ilość biegunów silnika
2
Klasa ochrony silnika
IP55
Klasa izolacji silnika
F
Temperatura
Minimalna temperatura pracy
tOPER MIN
-20
°C
Maksymalna temperatura pracy
tOPER MAX
40
°C
Maksymalna temperatura medium
tMEDIUM MAX
80
°C
Akustyka
Poziom ciśnienia akustycznego od obudowy
LPA2
87
dB(A)
w odległości
l
1.5
m
