Zastosowanie
Wentylator przeznaczony do wszelkiego rodzaju instalacji wentylacji ogólnej.
Typowe zastosowania to:
- wentylacja wywiewna i nawiewna mieszkań, biur, sklepów, lokali gastronomicznych.

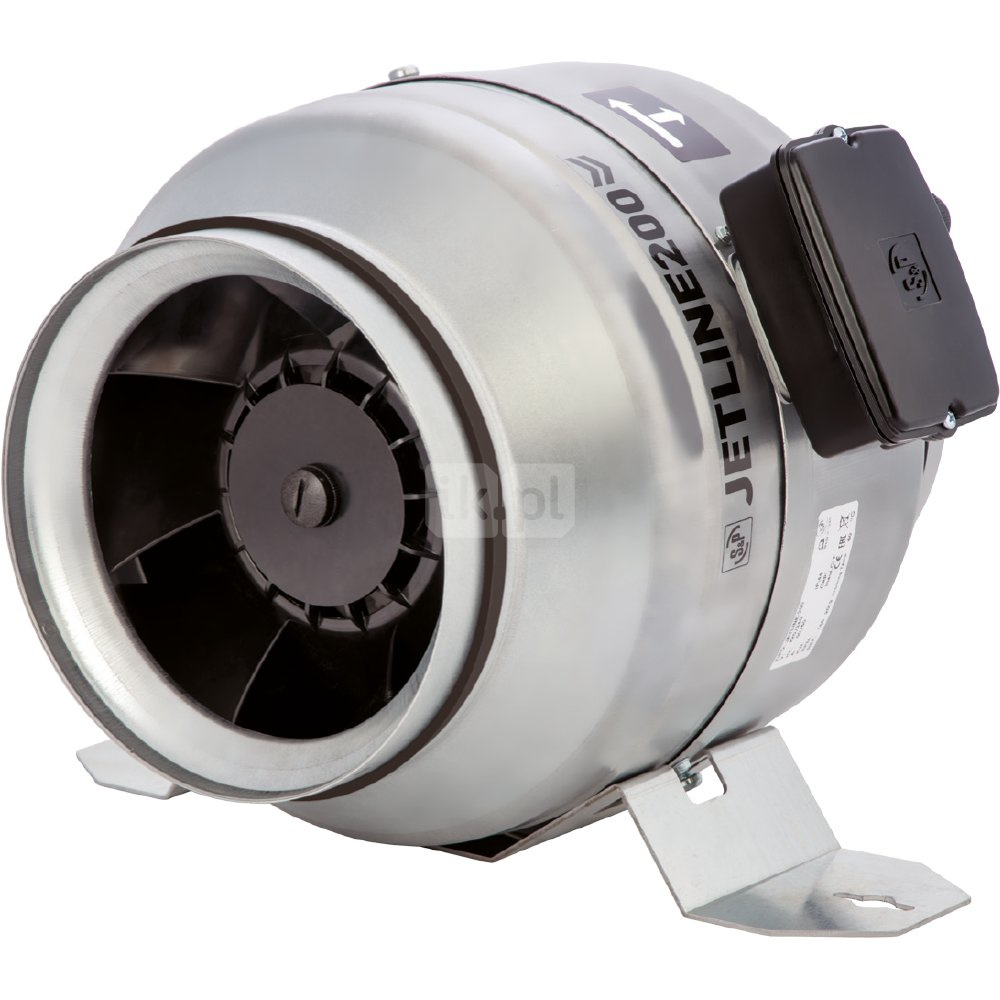

Konstrukcja
- obudowa z ocynkowanej blachy stalowej,
- skrzynka przyłączeniowa na obudowie,
- wspornik montażowy w standardzie,
- wirnik, łopatki kierujące i dyfuzor wylotu, wykonane z formowanego wtryskowo tworzywa sztucznego,
- uszczelka na wlocie i wylocie,
- Silent-block pomiędzy silnikiem a wspornikiem.
Silnik elektryczny
- silnik jednofazowy 220-240V 50/60Hz oraz 220-240V 50Hz (JETLINE-315),
- stopień ochrony IP 44,
- kasa izolacji F,
- zabezpieczenie termiczne z ręcznym resetem.
Przepływ
Przepływ maksymalny
QMAX
1570
m3/h
Ciśnienie statyczne maksymalne
PsMAX
625
Pa
Prędkość obrotowa nominalna
n
2640
min-1
Elektryczne
Ilość faz
~
1
Napięcie nominalne
UNOM
230
V
Moc nominalna
PNOM
194
W
Natężenie prądu nominalne
INOM
1.3
A
Częstotliwość nominalna
fNOM
60
Hz
Maksymalna częstotliwość przy regulacji
fMAX
60
Hz
Minimalna częstotliwość przy regulacji
fMIN
50
Hz
Konfiguracja
Średnica kanału
⌀D
310
mm
Masa urządzenia
m
8
kg
Silnik
Typ silnika
EC
Rodzaj regulacji silnika
EC
Ilość biegunów silnika
2
Klasa ochrony silnika
IP44
Klasa izolacji silnika
F
Temperatura
Minimalna temperatura pracy
tOPER MIN
-20
°C
Maksymalna temperatura pracy
tOPER MAX
60
°C
Maksymalna temperatura medium
tMEDIUM MAX
60
°C
Akustyka
Poziom ciśnienia akustycznego od obudowy
LPA2
45
dB(A)
w odległości
l
1.5
m
