Zastosowanie
Wentylatory LFS znajdują zastosowanie:
- w dziedzinach wymagających precyzyjnego dawkowania powietrza,
- w dziedzinach wymagających dobrej odporności na różnego rodzaju środki chemiczne,
- w szafach z chemikaliami, lub pomieszczeń znajdujących się w laboratoriach chemicznych,
- w digestoriach, laboratoriach chemicznych,
- przy obróbce tworzywa sztucznego, pakowania termokurczliwego.

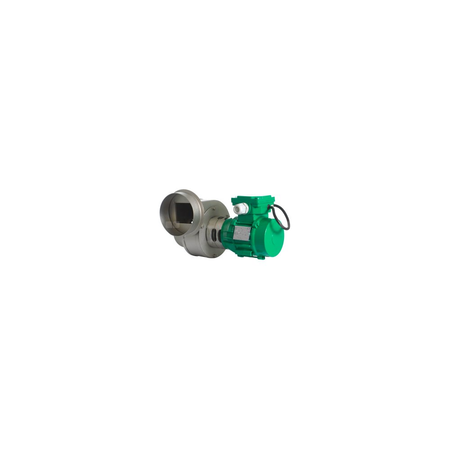

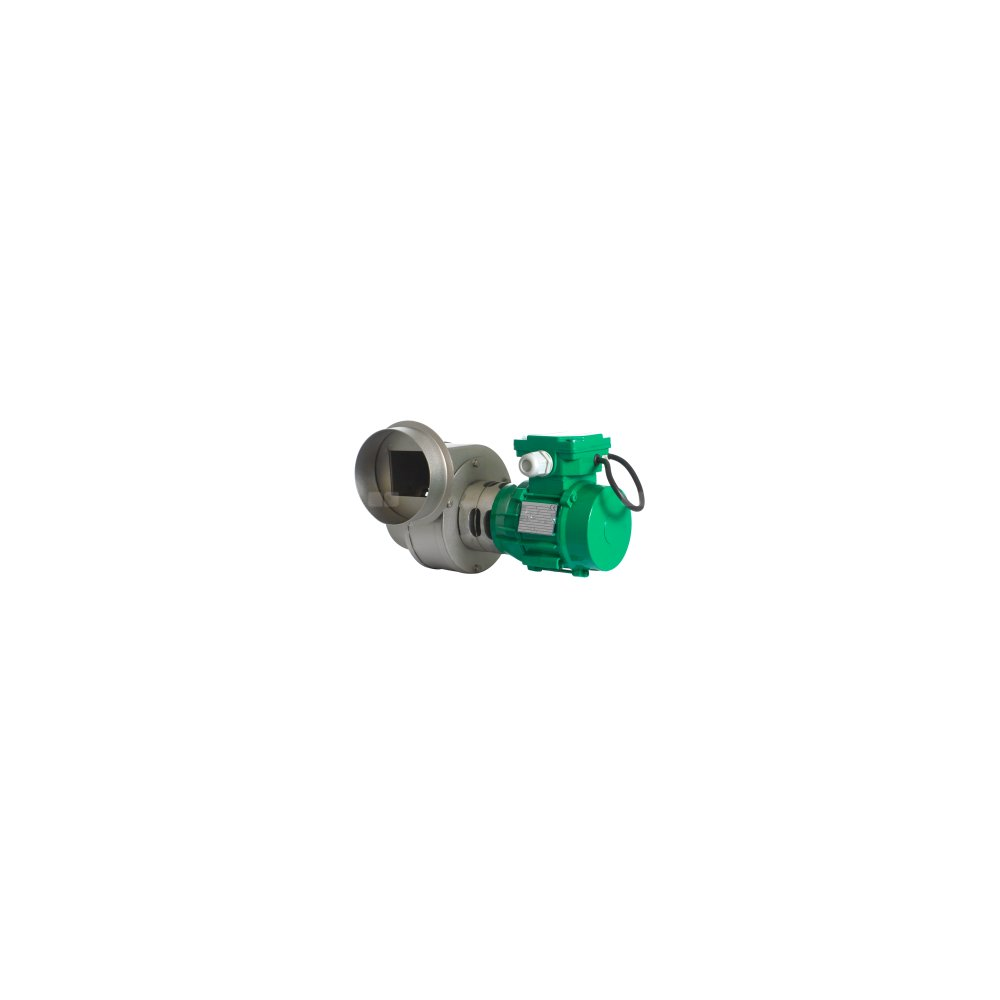

Konstrukcja
- niskociśnieniowy wentylator promieniowy o napędzie bezpośrednim
- wirnik nierdzewny z łopatkami pochylonymi do przodu, wyważany dynamicznie wg ISO 1940-1
- obudowa spawana z blachy stalowej nierdzewnej 1.4301
- tarcza dyspersyjna, rozpraszająca ciepło między obudową a silnikiem
- maksymalna temperatura tłoczonego medium 200°C
- temperatura otoczenia silnika od -20°C do 40°C
- podstawa pod silnik w modelach 200-250
- figura LG90
Silnik elektryczny
- asynchroniczny, jednofazowy, 230V, 50 Hz (o mocy do 0,55 kW)
- asynchroniczny, trójfazowy, 230/400V, 50 Hz (o mocy do 3 kW)
- asynchroniczny, trójfazowy, 400/690V, 50 Hz (o mocy 5,5 kW)
- klasa sprawności IE3 - silniki trójfazowe (od mocy 0,75 kW)
lub IE2 (poniżej mocy 0,75 kW) - klasa sprawności IE3 - silniki jednofazowe
- klasa izolacji – F
- stopień ochrony - IP55
- do regulacji częstotliwościowej (silniki trójfazowe)
- do regulacji napięciowej - silniki jednofazowe (wersja RU)
Wykonania specjalne
- dowolna figura LG/RD
- silnik na inne niż standardowe napięcie oraz częstotliwość zasilania
- silnik o innym stopniu ochrony IP
- silnik wyposażony w czujniki lub dodatkowe chłodzenie
- temperatura otoczenia silnika poniżej -20°C oraz powyżej 40°C
Przepływ
Przepływ maksymalny
QMAX
3600
m3/h
Ciśnienie statyczne maksymalne
PsMAX
120
Pa
Prędkość obrotowa nominalna
n
900
min-1
Elektryczne
Ilość faz
~
3
Napięcie nominalne
UNOM
400
V
Moc nominalna
PNOM
180
W
Częstotliwość nominalna
fNOM
50
Hz
Konfiguracja
Średnica kanału
⌀D
500
mm
Masa urządzenia
m
34
kg
Silnik
Typ silnika
AC
Rodzaj regulacji silnika
Hz
Ilość biegunów silnika
6
Temperatura
Minimalna temperatura pracy
tOPER MIN
-20
°C
Maksymalna temperatura pracy
tOPER MAX
40
°C
Maksymalna temperatura medium
tMEDIUM MAX
60
°C
Akustyka
Poziom ciśnienia akustycznego od obudowy
LPA2
64
dB(A)
w odległości
l
3
m
