Zastosowanie
Wentylator przeznaczony do systemów transportu nieagresywnych i niewybuchowych gazów bez zanieczyszczeń.
Typowe zastosowania to:
- transport pneumatyczny,
- nadmuch w układach suszenia (np. maszyny graficzne i obróbka tworzyw sztucznych),
- systemy nadmuchu powietrza w układach spalania/obróbki termicznej (np. piece topialne).

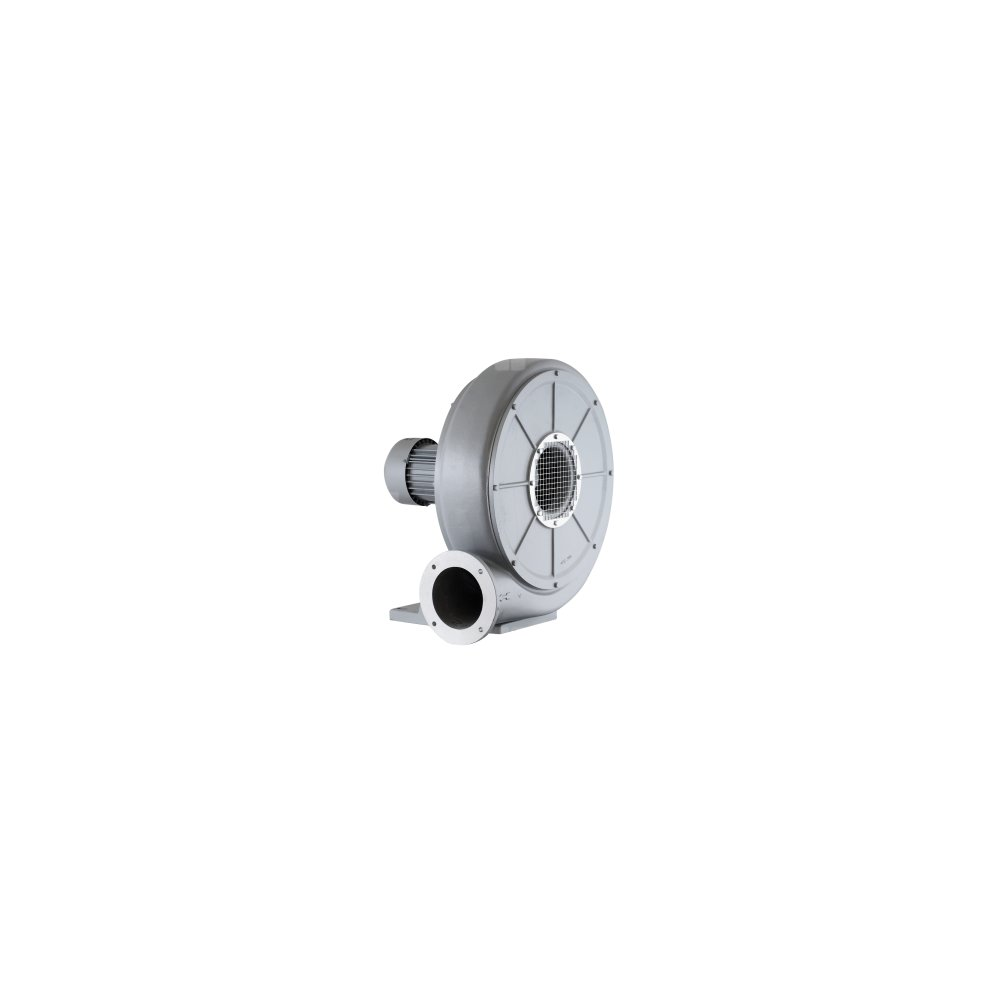

Konstrukcja
- średniociśnieniowy wentylator promieniowy o napędzie bezpośrednim
- wirnik nitowany z blachy aluminiowej, z łopatami pochylonymi do tyłu, wyważany dynamicznie wg ISO 1940-1
- obudowa odlewana z aluminium
- osłona wlotu ocynkowana
- podstawa pod silnik w modelu 600
- wentylator malowany na kolor szary RAL 7042
- maksymalna temperatura tłoczonego medium 80°C
- temperatura otoczenia silnika od -20°C do +40°C,
- figura LG270
Silnik elektryczny
- asynchroniczny, jednofazowy, 230V, 50 Hz (o mocy do 1,5 kW)
- asynchroniczny, trójfazowy, 230/400 V, 50 Hz (o mocy do 3 kW)
- asynchroniczny, trójfazowy, 400/690 V, 50 Hz (o mocy 11 kW)
- klasa sprawności IE3 (od mocy 0,25 kW) lub IE2 (1,5 kW, 230V)
- stopień ochrony IP55
- klasa izolacji F
- do regulacji częstotliwościowej (silniki trójfazowe)
- do regulacji napięciowej (silniki jednofazowe o mocy od 0,37 do 0,75kW)
Wykonania specjalne
- dowolna figura LG/RD
- malowanie na kolor inny niż standardowy
- wirnik z blachy stalowej ocynkowanej
- wirnik z blachy stalowej nierdzewnej 1.4301
- wirnik z blachy stalowej kwasoodpornej 1.4404
- silnik na inne niż standardowe napięcie oraz częstotliwość zasilania
- silnik o innym stopniu ochrony IP
- silnik wyposażony w czujniki lub dodatkowe chłodzenie
- temperatura otoczenia silnika poniżej -20°C oraz powyżej +40°C
Przepływ
Przepływ maksymalny
QMAX
1290
m3/h
Ciśnienie statyczne maksymalne
PsMAX
3560
Pa
Prędkość obrotowa nominalna
n
2880
min-1
Elektryczne
Ilość faz
~
3
Napięcie nominalne
UNOM
400
V
Moc nominalna
PNOM
1500
W
Natężenie prądu nominalne
INOM
3
A
Częstotliwość nominalna
fNOM
50
Hz
Maksymalna częstotliwość przy regulacji
fMAX
50
Hz
Minimalna częstotliwość przy regulacji
fMIN
25
Hz
Konfiguracja
Średnica kanału
⌀D
125
mm
Masa urządzenia
m
36
kg
Silnik
Typ silnika
AC
Rodzaj regulacji silnika
Hz
Ilość biegunów silnika
2
Klasa ochrony silnika
55
Klasa izolacji silnika
F
Temperatura
Minimalna temperatura pracy
tOPER MIN
-20
°C
Maksymalna temperatura pracy
tOPER MAX
40
°C
Maksymalna temperatura medium
tMEDIUM MAX
80
°C
Akustyka
Poziom ciśnienia akustycznego od obudowy
LPA2
90
dB(A)
w odległości
l
1.5
m
