Zastosowanie

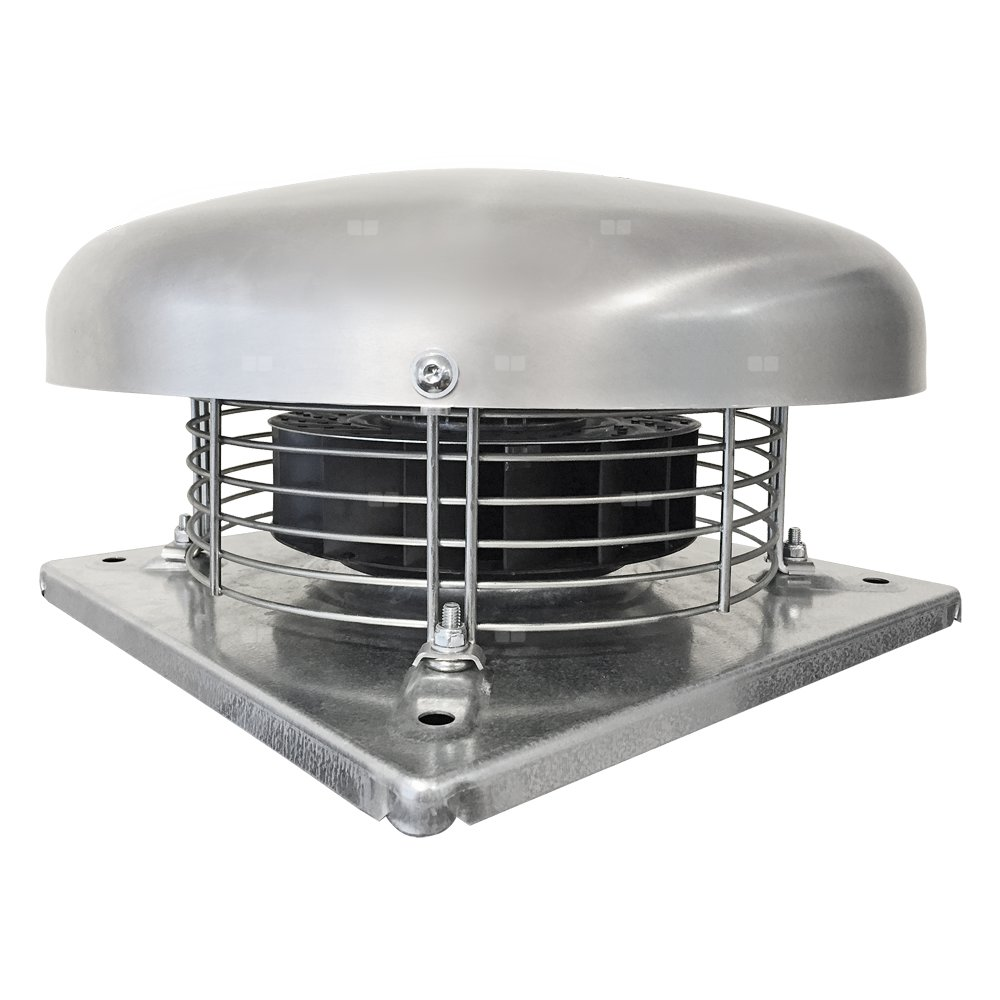

Wentylatory dachowe wyciągowe przeznaczone są do systemów
wentylacyjnych budynków o niskim stopniu zanieczyszczenia powietrza.
Stosowane są między innymi w:
- instalacjach wyciągowych z budynków mieszkalnych, supermarketów,
- hal przemysłowych, warsztatów, magazynów, toalet,
- garaży, parkingów, budynków gospodarczych i innych.
Konstrukcja dla modeli 125-315
- wirnik z łopatkami pochylonymi do tyłu, wykonane z tworzywa sztucznego lub blachy aluminiowej (w zależności od modelu),
- podstawa wykonana z blachy aluminiowej,
- obudowa wykonana z blachy aluminiowej,
- czasza wykonana z blachy aluminiowej,
- siatka ochronna z ocynkowanej blachy stalowej,
- przystosowany do pracy w pozycji pionowej,
- montaż na dachach płaskich,
- temperatura pracy od -40°C do 70°C, w zależności od modelu.
Konstrukcja dla modeli 355-630
- wirnik z łopatkami pochylonymi do tyłu, wykonany z tworzywa
- sztucznego lub blachy stalowej ocynkowanej (w zależności od modelu),
- podstawa wykonana z blachy aluminiowej,
- obudowa wykonana z blachy aluminiowej,
- czasza wykonana z blachy aluminiowej (modele 355-450)
- lub z laminatu RAL 9005 (modele 500-630),
- siatka ochronna z ocynkowanej blachy stalowej,
- przystosowany do pracy w pozycji pionowej,
- montaż na dachach płaskich,
- temperatura pracy od -40°C do 80°C, w zależności od modelu.
Silnik elektryczny
- asynchroniczny, jednofazowy, 230V, 50Hz silnik indukcyjny z zewnętrznym wirnikiem,
- asynchroniczny, trójfazowy, 400V, 50Hz silnik indukcyjny z zewnętrznym wirnikiem,
- przystosowany do płynnej regulacji prędkości obrotowej,
- termiczne zabezpieczenie przed przeciążeniem.
Przepływ
Przepływ maksymalny
QMAX
5050
m3/h
Ciśnienie statyczne maksymalne
PsMAX
2170
Pa
Prędkość obrotowa nominalna
n
2895
min-1
Elektryczne
Ilość faz
~
3
Napięcie nominalne
UNOM
400
V
Moc nominalna
PNOM
4000
W
Natężenie prądu nominalne
INOM
4.2
A
Częstotliwość nominalna
fNOM
50
Hz
Maksymalna częstotliwość przy regulacji
fMAX
50
Hz
Minimalna częstotliwość przy regulacji
fMIN
25
Hz
Konfiguracja
Średnica kanału
⌀D
315
mm
Masa urządzenia
m
75.9
kg
Silnik
Typ silnika
AC
Rodzaj regulacji silnika
Hz
Ilość biegunów silnika
2
Temperatura
Minimalna temperatura pracy
tOPER MIN
-20
°C
Maksymalna temperatura pracy
tOPER MAX
40
°C
Maksymalna temperatura medium
tMEDIUM MAX
80
°C
Akustyka
Poziom ciśnienia akustycznego od obudowy
LPA2
89
dB(A)
w odległości
l
1.5
m
