Zastosowanie
Wentylatory SEM znajdują zastosowanie:
- w centralach wentylacyjnych i klimatyzacyjnych,
- do chłodzenia szaf sterowniczych, modułów elektrycznych, elementów maszyn,
- do nawiewu w procesach technologicznych
- do nadmuchu powietrza w kotłach C.O. etc.
- w transporcie nieagresywnych i niewybuchowych gazów.

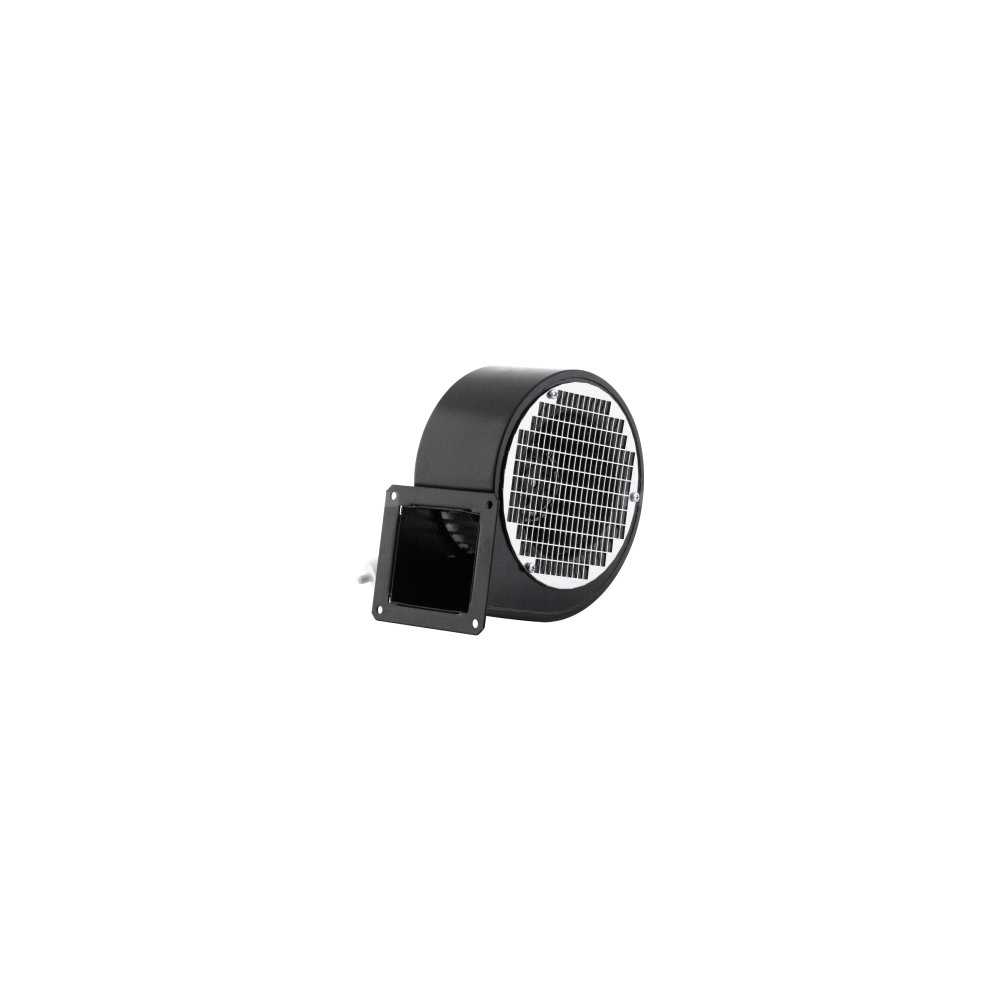

Konstrukcja
- niskociśnieniowy wentylator promieniowy o napędzie bezpośrednim
- wirnik z łopatkami pochylonymi do przodu, zgrzewany z blachy stalowej ocynkowanej
- obudowa zgrzewana z blachy stalowej, całość malowana na kolor czarny RAL9005
- figura LG z siatką ochronną na wlocie
Silnik elektryczny
- asynchroniczne 1-fazowe 230V, 50Hz
- wyposażony w zabezpieczenie termiczne (TP)
- klasa izolacji - B
- stopień ochrony - IP44
- przystosowany do napięciowej regulacji obrotów
Wykonania specjalne
- dowolny kolor z palety RAL
- z puszką lub bez puszki na obudowie wentylatora
- z kablem elektrycznym
- z przesłoną na wlocie
- z niestandardowym kołnierzem wylotowym
- w obudowie aluminiowej
Przepływ
Przepływ maksymalny
QMAX
810
m3/h
Ciśnienie statyczne maksymalne
PsMAX
105
Pa
Prędkość obrotowa nominalna
n
1050
min-1
Elektryczne
Ilość faz
~
1
Napięcie nominalne
UNOM
230
V
Moc nominalna
PNOM
90
W
Natężenie prądu nominalne
INOM
0.4
A
Częstotliwość nominalna
fNOM
50
Hz
Konfiguracja
Profil dla podłączeń prostokątnych
▭ AxB
232x100
mm
Masa urządzenia
m
3.2
kg
Silnik
Typ silnika
AC
Rodzaj regulacji silnika
V
Ilość biegunów silnika
4
Klasa ochrony silnika
44
Klasa izolacji silnika
B
Pojemność kondensatora
Cap
3
µF
Temperatura
Minimalna temperatura pracy
tOPER MIN
-20
°C
Maksymalna temperatura pracy
tOPER MAX
80
°C
Maksymalna temperatura medium
tMEDIUM MAX
80
°C
