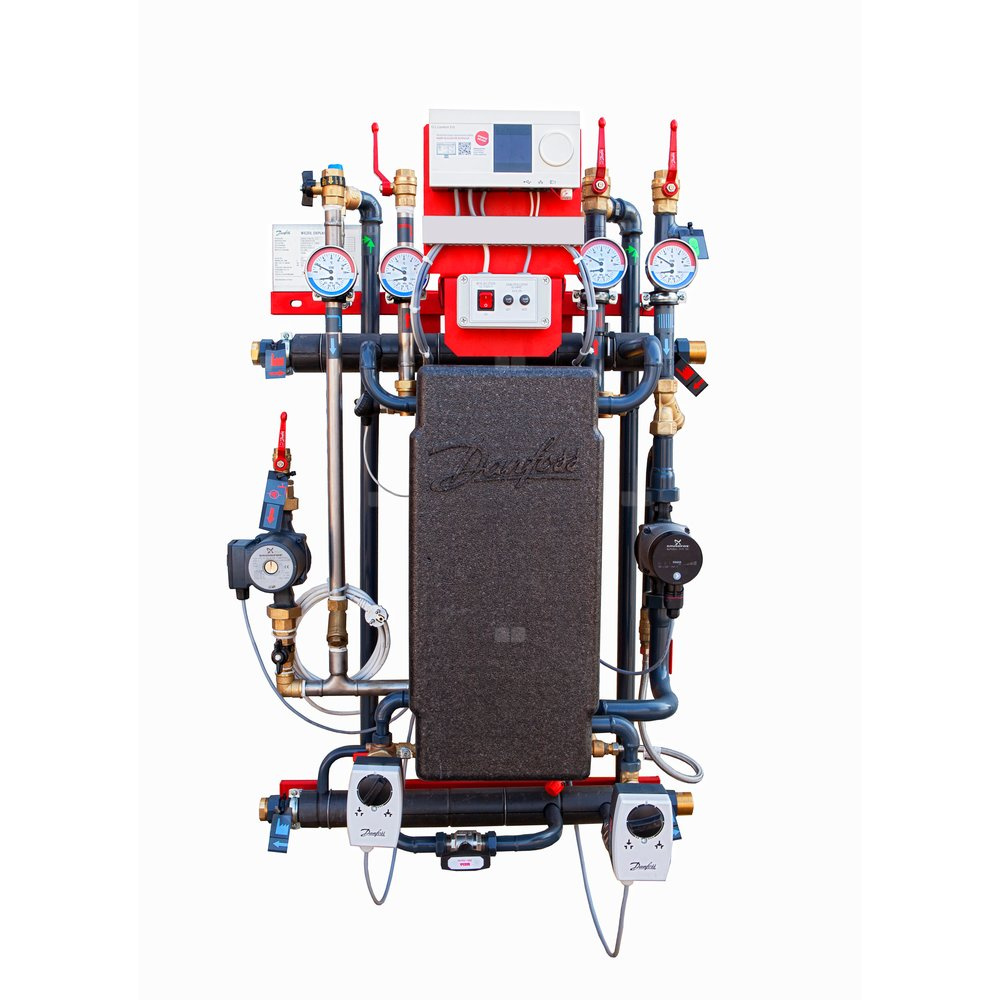

Węzeł cieplny DSA 2F-3 WALL ST

DSA 2F-3 ST WALL

Dane techniczne

• Marka pompy cyrkulacyjnej CWU: Grundfos
• Typ pompy cyrkulacyjnej CWU: UPS 25-60 N 180
• Napięcie zasilania [V] AC: 230
• UL mark: No
• Kierunek przyłącza, strona pierwotna: Lewe/prawe
• Szerokość opakowania [mm]: 1200
• Wysokość opakowania [mm]: 800
• Głębokość opakowania [mm]: 800
• Liczba mieszkań [Max.]: 2
• Liczba mieszkań [Min.]: 1
• Ciśnienie nominalne, strona pierwotna [bar]: 16
• Wysokość z obudową [mm]: 1200
• Głębokość bez obudowy [mm]: 650
• Wysokość bez obudowy [mm]: 1200
• Głębokość z obudową [mm]: 650
• Ciśnienie różnicowe bez ciepłomierza, strona pierwotna [bar] [Min.]: 0.47
• Średnica przyłącza cyrkulacji: DN15
• Typ przyłącza cyrkulacji: gwint wewnętrzny
• Średnica rury SC: DN25
• Typ przyłącza SC: gwint zewnętrzny
• Typ przyłącza CWU: gwint wewnętrzny
• Średnica przyłącza SC: DN25
• Średnica przyłącza CWU: DN20
• Szerokość bez obudowy [mm]: 800
• Typ regulacji CWU: Elektroniczny
• Szerokość z obudową [mm]: 650
• Aplikacja: Miejska sieć ciepłownicza
• Konstrukcyjna temperatura zasilania [°C]: 130
• Ciśnienie nominalne, strona wtórna [bar]: 10
• Opcja obudowy: Tak
• Materiał obudowy: Blacha stalowa lakierowana na biało
• Nazwa regulatora ogrzewania: ECL 310
• Marka pompy ogrzewania: Grundfos
• Średnica rurociągu CO: DN20
• Typ regulacji CO: Elektroniczny
• Średnica przyłącza CO: DN25
• Typ przyłącza CO: gwint wewnętrzny
• Materiał lutu wymiennika ciepła ogrzewania: Brazed copper
• Stop wymiennika ciepła ogrzewania: 1.4404
• Application type: Indirect Heating & Instantaneous DHW
• Nazwa regulatora CWU: ECL 310
• China RoHS compliance: Out of scope
• Cyrkulacja CWU: Tak
• Certyfikaty, aprobaty: CE
• Średnica rury CWU: DN20
• Kierunek przyłącza: Primary - Right or left, Secondary - Top & Top
• Średnica rury cyrkulacyjnej: DN15
• REACH Candidate List substances: Lead (CAS no. 7439-92-1)
• Kategoria PED: § 4.3
• Contains batteries: No
• CE mark: Yes
• Wersja podstacji: 2F-3 + ST
• Typ pompy ogrzewania: UPM3 Auto L
• Typ wymiennika ciepła układu ogrzewania: XB37L-10
• Wydajność [kW]: 60.0
• Typ wymiennika ciepła CWU: XB37M-20
• Materiał lutu wymiennika ciepła CWU: Brazed copper
• Stop wymiennika ciepła CWU: 1.4404
• Nazwa kategorii: Węzły cieplne ogrzewania pośredniego i c.w.u.
• Materiał izolacyjny: EPP
• Przepływ strona pierwotna [m3/h] [Max.] [m³/h]: 1.99
• Nazwa producenta: Danfoss
• Ciśnienie różnicowe, strona pierwotna [bar] [Max.]: 12
• Dopuszczalna temperatura [°C] [Min.]: 2
• Ciśnienie strona wtórna [bar] [Max.]: 10
• Ciśnienie strona pierwotna [bar] [Max.]: 16
