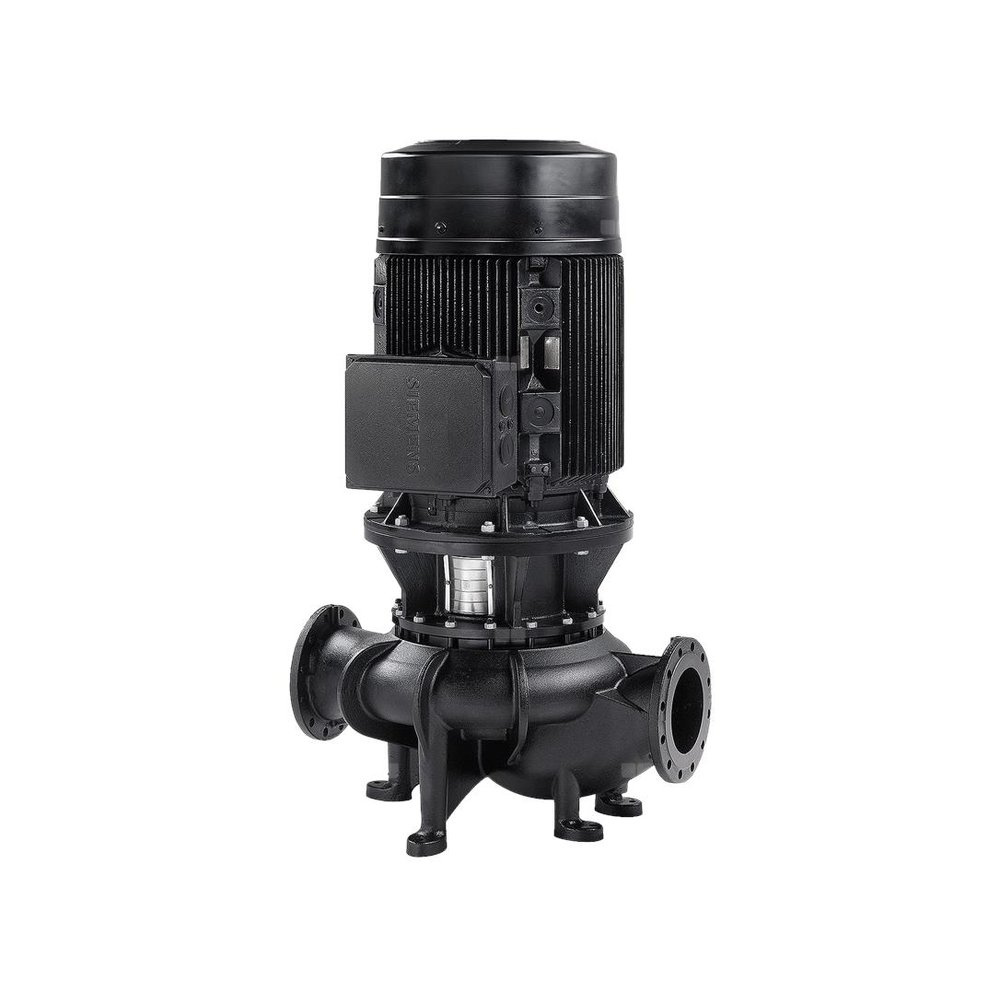

Pompa jednostopniowa in-line TP 150-155/4 A-F-A-BQQE-NW3
Przedstawione na niniejszej stronie internetowej informacje nie stanowią oferty handlowej w rozumieniu art.66 par.1 Kodeksu Cywilnego.
Nadaje się do
- Klimatyzacja w zastosowaniach komercyjnych
Jednostopniowa, spiralna pompa z krótkim sprzęgłem i króćcem ssawnym i tłocznym, o identycznej średnicy, w jednej osi (in-line). Pompy mają konstrukcję umożliwiającą demontaż od góry (typu "top-pull-out"), tj. głowica napędowa (silnik, głowica pompy i wirnik) może być wyjmowana w celu konserwacji lub serwisowania, gdy korpus pompy pozostaje przyłączony do rurociągów. Pompa jest wyposażona w nieodciążone uszczelnienie z mieszkiem gumowym. Uszczelnienie wału to jest zgodne z DIN EN 12756. Przyłączenie rurociągów odbywa się poprzez kołnierze PN 16 wg DIN (EN 1092-2 i ISO 7005-2). Pompa jest wyposażona w asynchroniczny silnik elektryczny chłodzony wentylatorem.
| Układy sterowania: | ||
| Frequency converter: | Brak | |
| Ciecz: | ||
| Czynnik tloczony: | Woda | |
| Zakres temperatury cieczy: | -25 .. 120 °C | |
| Temperatura cieczy podczas pracy: | 20 °C | |
| Gęstość: | 998.2 kg/m³ | |
| Techniczne: | ||
| Prędkość pompy, na której oparte są dane pompy: | 1470 obr/min | |
| Przepływ znamionowy: | 259 m³/h | |
| Wysokość podnoszenia: | 12.5 m | |
| Rzeczywista średnica wirnika: | 218 mm | |
| Kod uszczelnienia wału: | BQQE | |
| Tolerancja krzywej: | ISO9906:2012 3B | |
| Materiały: | ||
| Korpus pompy: | Żeliwo szare | |
| Obudowa pompy: | EN-GJL-250 | |
| Korpus pompy: | ASTM class 35 | |
| Wirnik: | Cast iron | |
| EN-GJL-200 | ||
| ASTM class 30 | ||
| Instalacja: | ||
| Zakres temperatury otoczenia: | -20 .. 55 °C | |
| Maksymalne ciśnienie pracy: | 16 bar | |
| Maks. ciśnienie przy temp: | 16 bar / 120 °C |
| Rodzaj przyłącza: | DIN | |
| Rozmiar połączenia: | DN 150 | |
| Ciśnienie znamionowe do podłączenia: | PN 16 | |
| Długość montażowa: | 800 mm | |
| Rozmiar kołnierza silnika: | FF300 | |
| Dane elektryczne: | ||
| Typ silnika: | SIEMENS | |
| Nominalna moc silnika - P2: | 11 kW | |
| Częstotliwość podstawowa: | 50 Hz | |
| Napięcie nominalne: | 3 x 380-420D/660-725Y V | |
| Prąd znamionowy: | 20.5/12 A | |
| Prąd uruchomienia: | 680 % | |
| Cos fi -współczynnik mocy: | 0.84 | |
| Prędkość nominalna: | 1475 obr/min | |
| Wydajność: | IE3 91,4% | |
| Klasa efektywności IE: | IE3 | |
| Sprawność silnika przy pełnym obciążeniu: | 91.4 % | |
| Sprawność silnika przy obciążeniu 3/4: | 91.9 % | |
| Sprawność silnika przy obciążeniu 1/2: | 91.4 % | |
| Liczba biegunów: | 4 | |
| Rodzaj ochrony (IEC 34-5): | IP55 | |
| Klasa izolacji (IEC 85): | F | |
| Nr silnika: | 99032129 | |
| Inne: | ||
| Minimalny wskaźnik sprawności, MEI ≥: | 0.70 | |
| Masa netto: | 266 kg | |
| Waga brutto: | 363 kg | |
| Koszt wysyłki: | 1.68 m³ | |
| duński nr VVS: | 381718155 | |
| Fiński numer LVI: | 4616153 | |
| Kraj pochodzenia: | HU | |
| Numer taryfy celnej nr.: | 84137051 |
