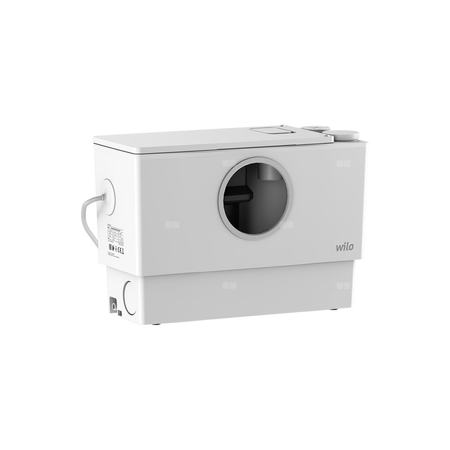

Przepompownia domowa DrainLift MINI3-XS-WC-EF

Kompaktowa i gotowa do podłączenia pompownia do odwadniania umywalki, prysznica i toalety.

Przetłaczane medium

Do gromadzenia i tłoczenia w warunkach domowych:

• Ścieków z fekaliami

Przetłaczanie ścieków wg 12050

Pompownia ścieków spełnia wymogi normy EN 12050-3.

W przypadku urządzeń zgodnych z 12050-3 przestrzegać następujących punktów:

• Wszystkie podłączone elementy odwadniające są zainstalowane w tym samym pomieszczeniu.
• Powyżej poziomu przepływu zwrotnego jest inna toaleta.

Konstrukcja

Kompaktowa, gotowa do podłączenia i całkowicie zanurzona pompownia z pompą zatapialną. Pompa zatapialna jest wyposażona w obrotowe ostrze. Ostrze odpowiednio rozdrabnia fekalia w ściekach. Rejestracja poziomu odbywa się za pomocą pionowego wyłącznika pływakowego. Odpowietrzanie jest zintegrowane z pokrywą i wyposażone w filtr z węglem aktywnym.

Do dyspozycji jest maksymalnie pięć przyłączy:

• 1x dopływ 40 mm (DN 40), bez klapy zwrotnej, w wersji do góry, fabrycznie zamknięty.
• 2x dopływy 40/50 mm (DN 40/50), z klapą zwrotną, w wersji poziomej w lewo i w prawo, fabrycznie otwarte.
• 1x przyłącze do toalety 110 mm (DN 110), w wersji do przodu, fabrycznie otwarte. − W razie potrzeby przyłącze do toalety może być w wersji poziomej w prawo. Przynależny otwór jest fabrycznie zamknięty.
• 1x przyłącze tłoczne 32/40 mm (DN 32/40), z klapą zwrotną, w wersji do góry, fabrycznie otwarte.

Zakres dostawy

• 1x manszeta do rury HT DN 32/40 (32/40 mm)
• 2x opaski zaciskowe 32-50 mm
• 1x manszeta do rury HT DN 110 (110 mm)
• 1x pierścień zaciskowy
• 1x opaska zaciskowa 110-130 mm
• 2x przyłącza dopływu DN 50 (50 mm)
• 2x manszety do rury HT DN 40/50 (40/50 mm)
• 2x zabezpieczenie przed przepływem zwrotnym
• 2x zaciski rurowe 50-70 mm
• 2x opaski zaciskowe 32-50 mm
• 2x zatyczki
• 6x pierścienie uszczelniające
• Mocowanie na podłożu (zabezpieczenie przeciwwyporowe): 2x kątowniki mocujące ze śrubami i kołkami
• Instrukcja montażu i obsługi

Dane eksploatacyjne

• Przetłaczane medium: Woda, Woda zanieczyszczona - bez fekaliów, Woda zanieczyszczona - zawierająca fekalia

Dopuszczalny zakres zastosowania

• temperatura przetłaczanej cieczy: 3 °C
• Max. temperatura przetłaczanej cieczy, chwilowo do 5 min: 75 °C
• temperatura otoczenia: 3 °C
• Maks. ciśnienie robocze: 0.9 bar
• Maks. pojemność załączania: 2.2 l

Dane silnika

• Przyłącze sieciowe: 1~230 V, 50 Hz
• Tolerancja napięcia: ±10 %
• Znamionowa moc silnika: 420
• Znamionowa prędkość obrotowa: 2800 Obroty / min
• Prąd znamionowy: 3.4 A
• Klasa izolacji: F
• Stopień ochrony silnika: IP68
• Maks. częstotliwość załączania: 20

Materiały

• Materiał zbiornika: ABS
• Korpus pompy: PP-GF20
• Wirnik: PP-GF20

Wymiary montażowe

• Przyłącze po stronie ssawnej: DN 40 (40 mm), DN 50 (50 mm)
• Przyłącze po stronie tłocznej: DN 32 (32 mm), DN 40 (40 mm)

Informacje na temat umiejscowienia zamówień

• Produkt: Wilo
• Nazwa produktu: DrainLift MINI3-XS/WC-EF
• Masa netto ok.: 7.5 kg
• Numer artykułu: 6095128
