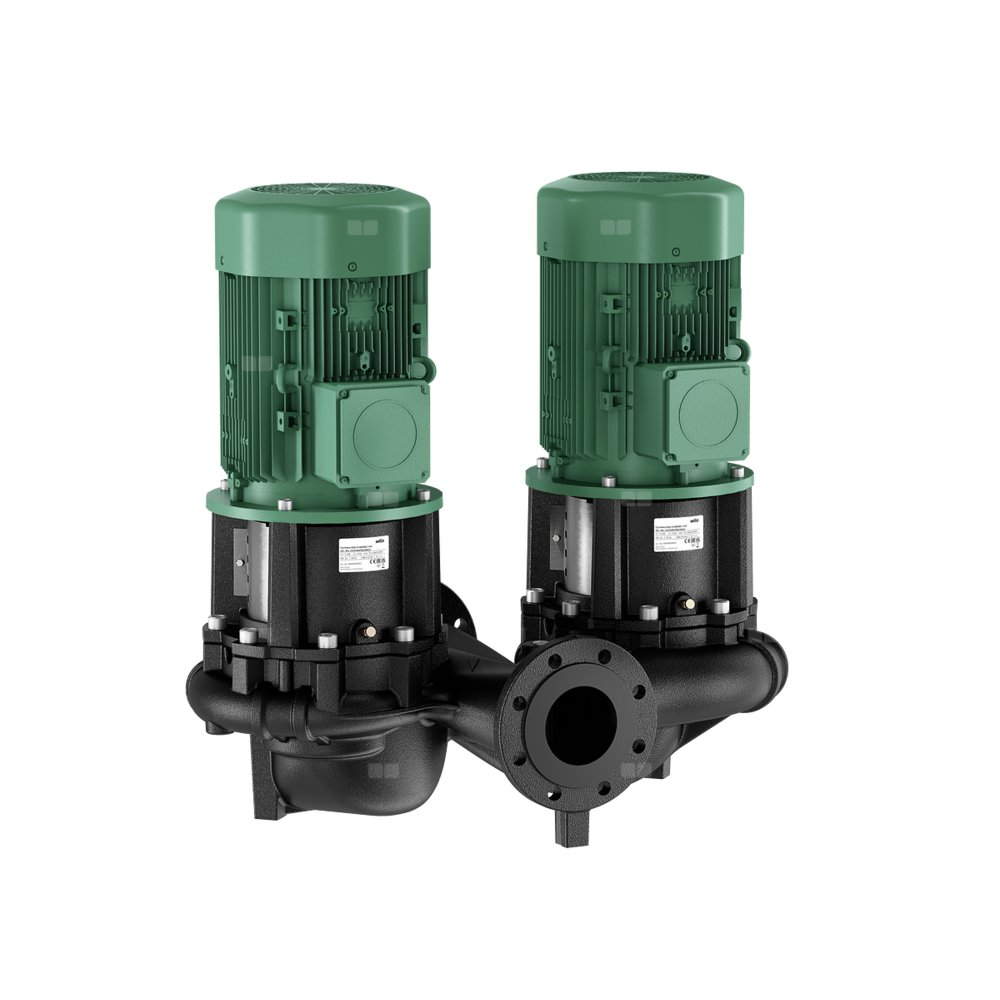

Wilo-Atmos GIGA-D 50/85-1,5/2-S1 pompa dławnicowa podwójna

Pompa podwójna Inline z dwiema jednostopniowymi dławnicowymi pompami wirowymi we wspólnym korpusie z klapą przełączającą, do montażu na rurociągu lub do ustawienia na fundamencie. Kołnierz zaślepiający na korpusie i konsole za dopłatą. Odporna na drgania, zapewniająca cichą pracę konstrukcja blokowa z latarnią i sztywno połączonym standardowym silnikiem kołnierzowym (silnik odpowiadający normom). Z niezależnym od kierunku obrotów mieszkowym uszczelnieniem mechanicznym z wymuszonym opływem oraz wirnikiem redukującym kawitację. Kołnierze z przyłączami pomiarowymi ciśnienia R 1/8. Korpus pompy i latarnia z powłoką kataforetyczną.

W wersji standardowej silniki w klasie IE3. Pompy z silnikami ≥ 5,5 kW są seryjnie wyposażone w czujniki termistorowe jako zabezpieczenie silnika.

Skrzynia zaciskowa do silnika ≤ 7,5 kW może być wykonana z metalu lub tworzywa sztucznego. Jeśli bezwzględnie wymagana jest metalowa skrzynia zaciskowa, należy zamówić odpowiedni wariant specjalny. Skrzynie zaciskowe do silnika > 7,5 kW są zawsze z metalu.

Dopuszczalny obszar zastosowania

• Wersja standardowa do ciśnienia roboczego: 13 bar do +140°C, 16 bar do +120°C
• Zakres temperatur przy maks. temperaturze otoczenia: -20°C ... +140°C (w zależności od przetłaczanego medium)
• Maks. temperatura otoczenia: +40°C
• Uszczelnienie mechaniczne S1 zalecane w przypadku mieszanin woda-glikol z udziałem glikolu do maks. 50% objętości i temperatury przetłaczanej cieczy od -20 °C do maks. +90 °C ... +110 °C oraz w przypadku udziałów oleju w mieszaninie wody i glikolu.

Dane eksploatacyjne

• Przetłaczane medium: Woda, Glikol etylenowy, Glikol propylenowy
• Min. temperatura przetłaczanej cieczy: -20 °C
• Maks. temperatura przetłaczanej cieczy: 140 °C
• Temperatura otoczenia min.: 0 °C
• Maks. temperatura otoczenia: 40 °C
• Maks. ciśnienie robocze: 16 bar
• Zalecenie dotyczące konfiguracji: 16 bar do 120°C, 13 bar do 140°C
• Wskaźnik minimalnej energochłonności (MEI): 0.4

Dane silnika

• Klasa sprawności energetycznej silnika: IE3
• Przyłącze sieciowe: 3~400 V, 50 Hz
• Tolerancja napięcia: ±10 %
• Moc znamionowa : 1500
• Znamionowa prędkość obrotowa: 2900 Obroty / min
• Prąd znamionowy: 3.6 A
• Współczynnik mocy: 0.8
• Sprawność silnika ηm 50 %: 80.1
• Sprawność silnika ηm 75 %: 83.5
• Sprawność silnika ηm 100 %: 84.2
• Klasa izolacji: F
• Stopień ochrony: IP55

Materiały

• Korpus pompy: 5.1301/EN-GJL-250, z powłoką kataforetyczną
• Wirnik: Żeliwo szare, Brąz, Stal nierdzewna
• Wał: Stal nierdzewna
• Uszczelnienie wału: Q1Q1X4GG
• Latarnia: Żeliwo szare

Wymiary montażowe

• Przyłącze po stronie ssawnej: DN 50
• Przyłącze po stronie tłocznej: DN 50

Informacje na temat umiejscowienia zamówień

• Produkt: Wilo
• Nazwa produktu: Atmos GIGA-D 50/85-1,5/2-S1
• Masa netto ok.: 111 kg
• Numer artykułu: 2225307
