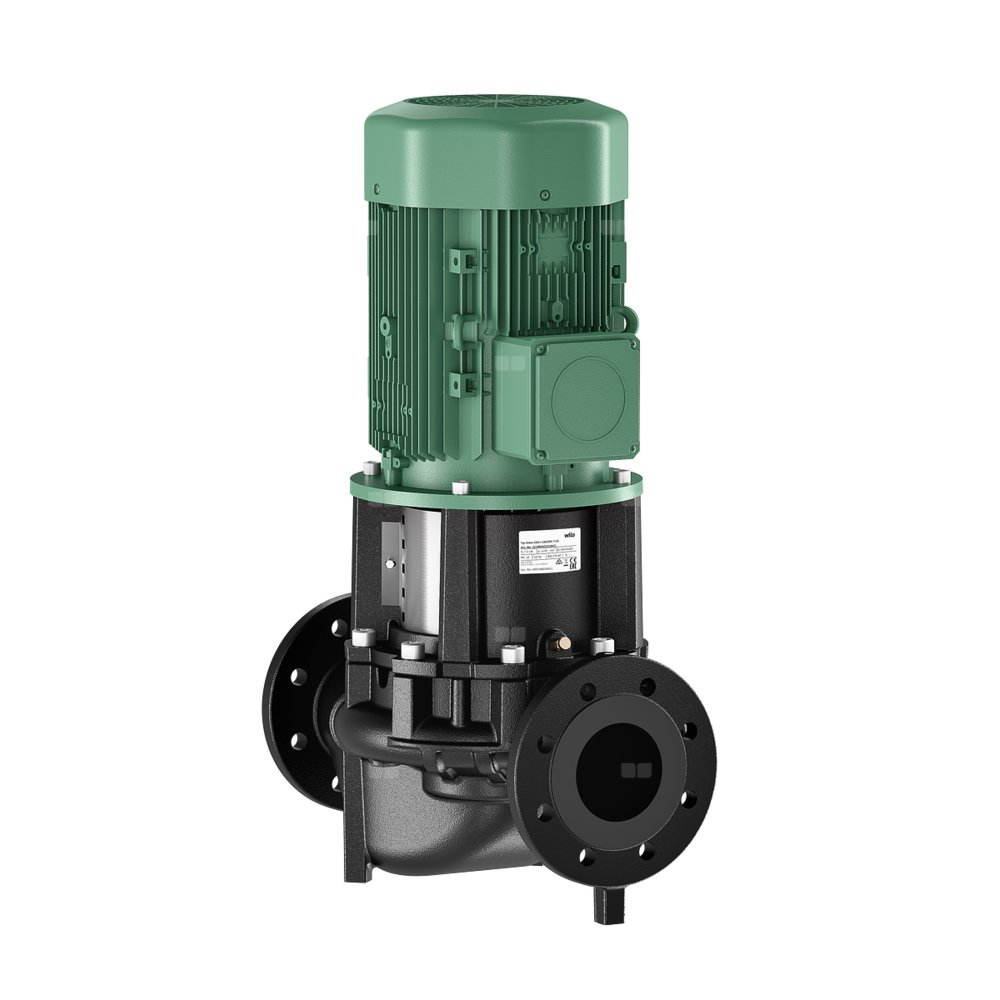

Wilo-Atmos GIGA-I 200/240-7,5/6-S1 jednostopniowa dławnicowa pompa wirowa

Jednostopniowa dławnicowa pompa wirowa o konstrukcji Inline do montażu na rurociągu lub do ustawienia na fundamencie. Odporna na drgania, zapewniająca cichą pracę konstrukcja blokowa z latarnią i sztywno połączonym standardowym silnikiem kołnierzowym (silnik znormalizowany). Mit zwangsumfluteter, drehrichtungsunabhängiger Faltenbalg-Gleitringdichtung (ab kW 37/4-polig optional mit einer Kartuschen-Gleitringdichtung in Back-Pull-Out-System zum Gleitringdichtungsaustausch ohne Demontage des Motors) und kavitationsreduzierendem Laufrad. Przyłącza kołnierzowe z przyłączami pomiarowymi ciśnienia R 1/8.

Wszystkie komponenty żeliwa są pokryte powłoką kataforetyczną.

Pompy z silnikami ≥ 5,5 kW są seryjnie wyposażone w czujniki termistorowe jako zabezpieczenie silnika.

Skrzynia zaciskowa do silnika ≤ 7,5 kW może być wykonana z metalu lub tworzywa sztucznego. Jeśli bezwzględnie wymagana jest metalowa skrzynia zaciskowa, należy zamówić odpowiedni wariant specjalny. Skrzynie zaciskowe do silnika > 7,5 kW są zawsze z metalu.

• Uszczelnienie mechaniczne S1 zalecane w przypadku mieszanin woda-glikol z udziałem glikolu do maks. 50% objętości i temperatury przetłaczanej cieczy od -20 °C do maks. +90 °C ... +110 °C oraz w przypadku udziałów oleju w mieszaninie wody i glikolu.

Dane eksploatacyjne

• Przetłaczane medium: Woda, Glikol etylenowy, Glikol propylenowy
• Min. temperatura przetłaczanej cieczy: -20 °C
• Maks. temperatura przetłaczanej cieczy: 140 °C
• Temperatura otoczenia min.: 0 °C
• Maks. temperatura otoczenia: 40 °C
• Maks. ciśnienie robocze: 16 bar
• Zalecenie dotyczące konfiguracji: 16 bar do 120°C, 13 bar do 140°C
• Wskaźnik minimalnej energochłonności (MEI): 0.4

Dane silnika

• Klasa sprawności energetycznej silnika: IE3
• Przyłącze sieciowe: 3~400 V, 50 Hz
• Tolerancja napięcia: ±10 %
• Moc znamionowa : 7500
• Znamionowa prędkość obrotowa: 950 Obroty / min
• Prąd znamionowy: 14.9 A
• Współczynnik mocy: 0.82
• Sprawność silnika ηm 50 %: 87.8
• Sprawność silnika ηm 75 %: 89.4
• Sprawność silnika ηm 100 %: 89.1
• Klasa izolacji: F
• Stopień ochrony: IP55

Materiały

• Korpus pompy: 5.1301/EN-GJL-250, z powłoką kataforetyczną
• Wirnik: Żeliwo szare, Brąz, Stal nierdzewna
• Wał: Stal nierdzewna
• Uszczelnienie wału: Q1Q1X4GG
• Latarnia: 5.1301/EN-GJL-250, z powłoką kataforetyczną

Wymiary montażowe

• Przyłącze po stronie ssawnej: DN 200
• Przyłącze po stronie tłocznej: DN 200

Informacje na temat umiejscowienia zamówień

• Produkt: Wilo
• Nazwa produktu: Atmos GIGA-I 200/240-7,5/6-S1
• Masa netto ok.: 283 kg
• Numer artykułu: 2222643
