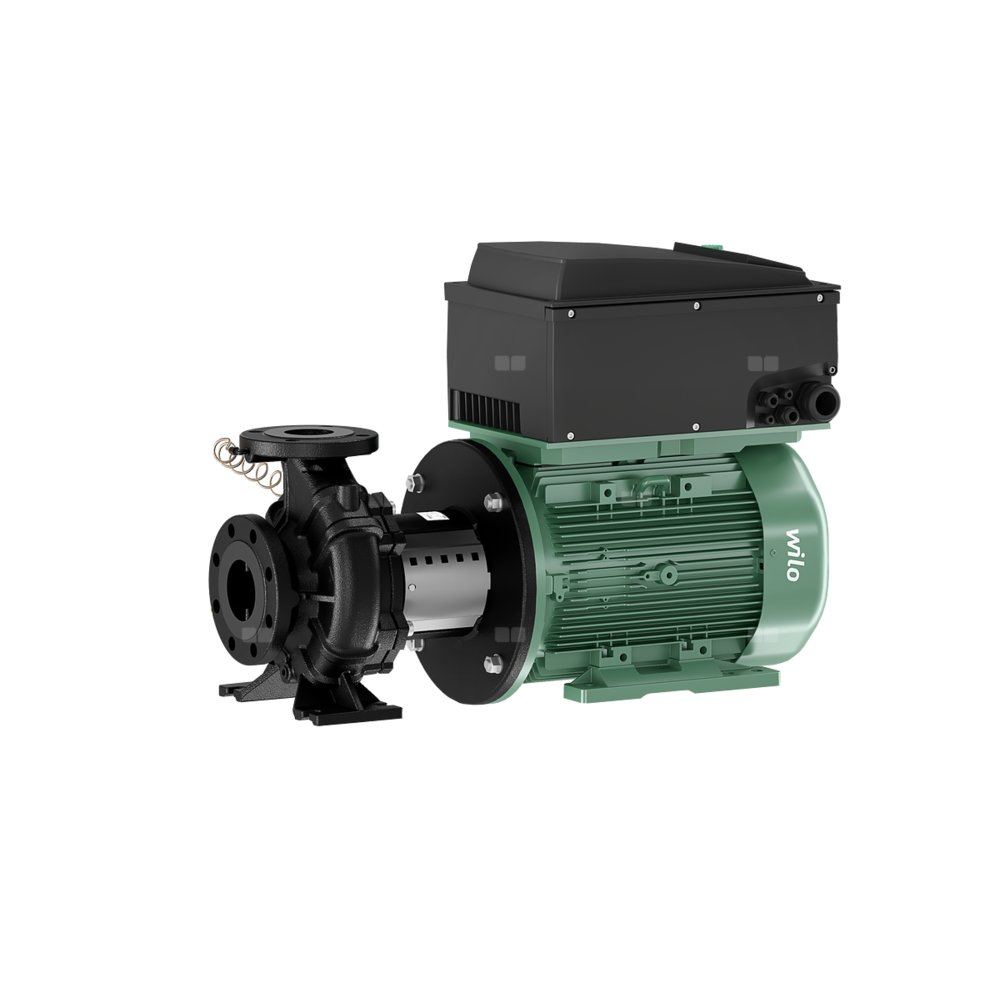

Wilo-CronoBloc-BL-E40/85-1,5/2-S1 pompa blokowa

Jednostopniowa, dławnicowa pompa wirowa o konstrukcji blokowej do ustawienia na fundamencie, z wbudowaną przetwornicą częstotliwości do regulacji elektronicznej m.in. wg stałej lub zmiennej różnicy ciśnień (Δp-c/ Δp-v). Pompa CronoBloc-BL-E jest przede wszystkim przeznaczona do tłoczenia wody grzewczej (zgodnie z VDI 2035), wody zimnej i mieszanin woda-glikol niezawierających substancji abrazyjnych, w instalacjach grzewczych, klimatyzacyjnych i chłodniczych.

Konstrukcja

• Jednostopniowa, niskociśnieniowa pompa wirowa
• Korpus spiralny o konstrukcji blokowej, kołnierz i korpus o wymiarach zgodnych z normą DIN EN 733, kołnierze PN 16 – wg EN 1092-2
• Odporna na drgania, zapewniająca cichą pracę konstrukcja blokowa z latarnią, stopą na korpusie pompy i sztywno połączonym standardowym silnikiem (odpowiadającym normom)
• Wszystkie elementy wykonane z żeliwa szarego seryjnie wyposażone w katodową powłokę elektrolityczną
• Działające niezależnie od kierunku obrotów mieszkowe uszczelnienie mechaniczne z wymuszonym opływem oraz wirnik redukujący kawitację
• Uszczelnienie mechaniczne S1 zalecane w przypadku mieszanin woda-glikol z udziałem glikolu do maks. 50% objętości i temperatury przetłaczanej cieczy od -20 °C do maks. +90 °C ... +110 °C oraz w przypadku udziałów oleju w mieszaninie wody i glikolu.

Wyposażenie standardowe

Wyświetlacz pompy wskazujący:

• Rodzaj regulacji Δp-c (stała różnica ciśnień), Δp-v (zmienna różnica ciśnień), kontroler PID, n-constant (tryb sterowania)
• Wartość zadaną (np. różnicy ciśnień lub prędkości obrotowej)
• Komunikaty o błędach i komunikaty ostrzegawcze
• Wartości rzeczywiste (np. poboru mocy, wartości rzeczywistej czujnika)
• Dane robocze (np. godziny pracy, zużycie energii)
• Dane dotyczące stanu (np. stan przekaźnika SSM i SBM)
• Dane urządzenia (np. nazwa pompy)
• Tryb pracy (tylko w zastosowaniu z trójnikiem rurowym: Tryb podstawowy/rezerwowy, tryb równoległy)

Moduł obsługi ręcznej za pomocą jednego przycisku z następującymi funkcjami:

• Pompa wł./wył.
• Ustawienie wartości zadanej lub prędkości obrotowej
• Wybór rodzaju pracy i regulacji
• Konfiguracja parametrów roboczych
• Potwierdzenie błędu

Funkcje dodatkowe

• Interfejsy: Wejście sterujące „Wyłączanie z priorytetem”, wejście analogowe 0-10 V, 2-10 V, 0-20 mA, 4-20 mA do trybu sterowania DDC) lub do zdalnej regulacji wartości zadanej, złącze na podczerwień do komunikacji bezprzewodowej za pomocą urządzenia kontrolno-serwisowego Wilo-IR-Monitor/IR-Stick, gniazdo na IF-Moduły Wilo do podłączenia do automatyki budynku, konfigurowana, bezpotencjałowa sygnalizacja awarii i pracy/stanu gotowości
• Silnik indukcyjny trójfazowy z przetwornicą częstotliwości
• Zintegrowany system zarządzania pracą pomp podwójnych
• Zintegrowane pełne zabezpieczenie silnika (czujnik termistorowy) z wyzwalaczem elektronicznym
• Dostępne w wersji standardowej otwory do odprowadzania kondensatu z powierzchni korpusu silnika (zamknięte w momencie dostawy)
• Różne rodzaje pracy do zastosowania w instalacjach grzewczych (HV) lub klimatyzacyjnych (AC)
• Możliwość aktywacji blokady dostępu do pompy
• Różne poziomy obsługi ręcznej: Standard/serwis

Wyposażenie dodatkowe

• Bloki podkładowe do mocowania fundamentu
• IR-Monitor
• IR-Stick
• IF-Moduł PLR
• IF-Moduł LON
• IF-Moduł Modbus
• IF-Moduł BACnet
• IF-Moduł CAN
• Systemy regulacyjne VR-HVAC/CCe-HVAC/SCe-HVAC
• Zestawy czujników różnicy ciśnień (DDG) 0-10 V do pomp w wersji ...–R1

Dane eksploatacyjne

• Przetłaczane medium: Woda, Glikol etylenowy, Glikol propylenowy
• Min. temperatura przetłaczanej cieczy: -20 °C
• Maks. temperatura przetłaczanej cieczy: 140 °C
• Temperatura otoczenia min.: 0 °C
• Maks. temperatura otoczenia: 40 °C
• Maks. ciśnienie robocze: 16 bar
• Wskaźnik minimalnej energochłonności (MEI): 0.4

Napęd

• Przyłącze sieciowe: 3~380 V, 50/60 Hz, 3~400 V, 50/60 Hz, 3~440 V, 50/60 Hz
• Klasa sprawności energetycznej silnika: IE4
• Pobór mocy: 1800
• Znamionowa moc silnika: 1500
• Prąd znamionowy: 4.8 A
• Prędkość obrotowa maks.: 2910 Obroty / min
• Generowanie zakłóceń: EN 61800-3
• Odporność na zakłócenia: EN 61800-3
• Klasa izolacji: F
• Stopień ochrony silnika: IP55
• Zabezpieczenie silnika: Zintegrowany czujnik termistorowy

Materiały

• Korpus pompy: 5.1301/EN-GJL-250, z powłoką kataforetyczną
• Wirnik: Żeliwo szare, Brąz, Stal nierdzewna
• Wał: Stal nierdzewna
• Uszczelnienie wału: Q1Q1X4GG
• Latarnia: Żeliwo szare

Wymiary montażowe

• Przyłącze po stronie ssawnej: DN 65
• Przyłącze po stronie tłocznej: DN 40

Informacje na temat umiejscowienia zamówień

• Produkt: Wilo
• Nazwa produktu: CronoBloc-BL-E40/85-1,5/2-S1
• Masa netto ok.: 53 kg
• Numer artykułu: 2234165
