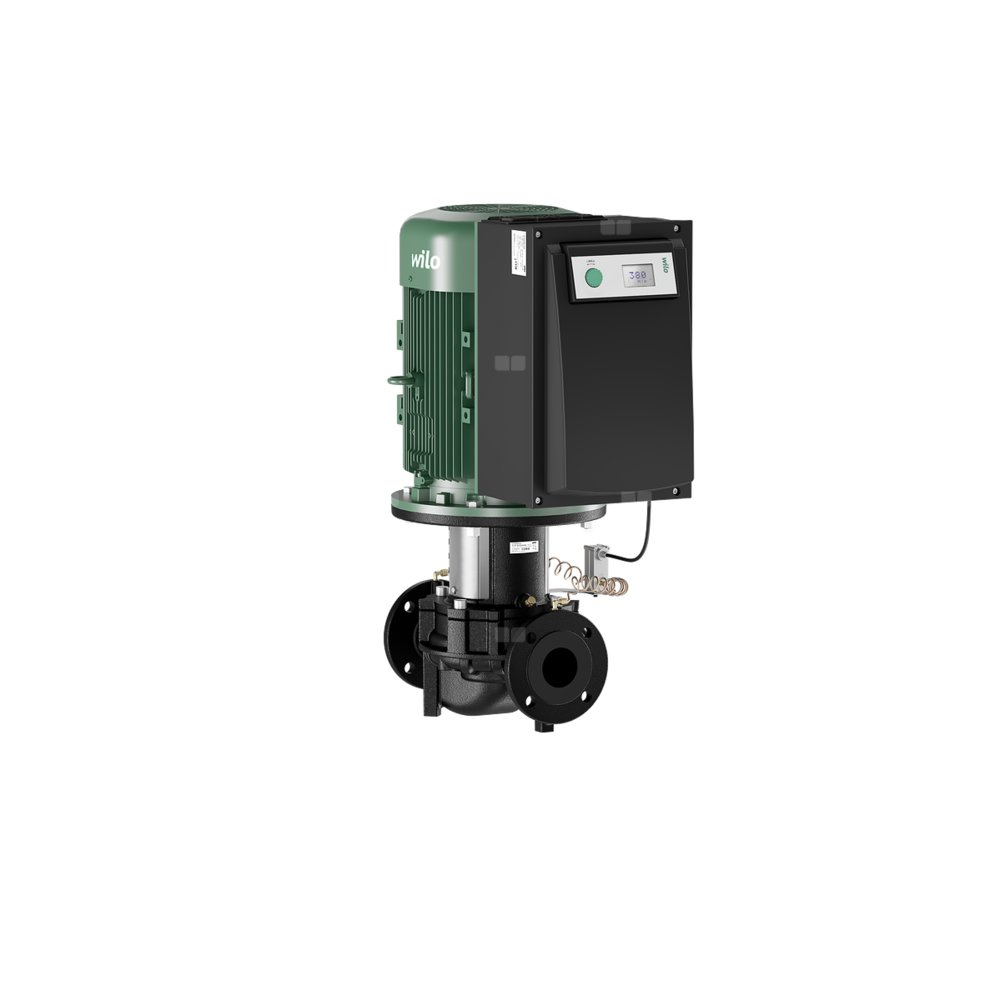

Wilo-CronoLine IL-E 40/210-11/2 pompa obiegowa

Dławnicowa pompa wirowa o konstrukcji Inline do montażu na rurociągu lub do ustawienia na fundamencie z wbudowaną przetwornicą częstotliwości do regulacji elektronicznej m.in. wg stałej lub zmiennej różnicy ciśnień (Δp-c/Δp-v)

Budowa:

• Jednostopniowa, niskociśnieniowa pompa wirowa
• Korpus spiralny o konstrukcji Inline (przyłącze ssawne i ciśnieniowe z takimi samymi kołnierzami w jednej linii), kołnierze PN 16 – nawiercone zgodnie z EN 1092-2
• Przyłącza pomiarowe ciśnienia (R 1/8) do zamontowanego czujnika różnicy ciśnień (wersja ...-R1 bez czujnika różnicy ciśnień)
• Korpus pompy i kołnierz silnika seryjnie wyposażone w katodową powłokę elektrolityczną.
• Uszczelnienie mechaniczne do tłoczenia wody o temperaturze do Tmax. = +140 °C. Do T ≤ +40 °C dopuszczalna jest domieszka glikolu od 20 % do 40 % objętości. W przypadku mieszanin woda-glikol z zawartością glikolu > 40 % maks. do 50 % objętości i o temperaturze przetłaczanej cieczy od > +40 °C maks. do +120 °C lub przetłaczanych mediów innych niż woda należy zastosować alternatywne uszczelnienie mechaniczne. W przypadku użycia mieszaniny wody i glikolu zaleca się zasadniczo zastosowanie wariantu S1 z odpowiednim uszczelnieniem mechanicznym.

Wyposażenie dodatkowe:

• Konsole do mocowania na fundamencie
• IR-Stick
• IF-Moduł PLR
• IF-Moduł LON
• IF-Moduł Modbus
• IF-Moduł BACnet
• IF-Moduł CAN
• Systemy regulacyjne VR-HVAC/CCe-HVAC/SCe-HVAC
• Zestawy czujników różnicy ciśnień (DDG) 0-10 V do pomp w wersji ...–R1

Wyposażenie seryjne:

• Moduł obsługi ręcznej za pomocą jednego przycisku z następującymi funkcjami:
  • Pompa wł./wył.
  • Ustawienie wartości zadanej lub prędkości obrotowej
  • Wybór rodzaju regulacji: Δp-c (stała różnica ciśnień), Δp-v (zmienna różnica ciśnień), regulator PID, n-constant (tryb regulacji ręcznej)
  • Wybór rodzaju pracy w przypadku pracy pompy podwójnej (praca/rezerwa, praca z dołączeniem)
  • Konfiguracja parametrów roboczych
  • Potwierdzenie błędu
• Wyświetlacz pompy wskazujący:
  • Rodzaj regulacji
  • Wartość zadaną (np. różnicy ciśnień lub prędkości obrotowej)
  • Komunikaty o błędach i komunikaty ostrzegawcze
  • Wartości rzeczywiste (np. poboru mocy, wartości rzeczywistej czujnika)
  • Dane robocze (np. godziny pracy, zużycie energii)
  • Dane dotyczące stanu (np. stan przekaźnika SSM i SBM)
  • Dane urządzenia (np. nazwa pompy)

Funkcje dodatkowe:

• Interfejsy: Wejście sterujące „Wyłączanie z priorytetem”, „Zewnętrzna zamiana pomp” (działa tylko w trybie dwupompowym), wejście analogowe 0-10 V, 2-10 V, 0-20 mA, 4-20 mA dla trybu sterowania (DDC) lub do zdalnej regulacji wartości zadanej, wejście analogowe 0-10 V, 2-10 V, 0-20 mA, 4-20 mA dla sygnału wartości rzeczywistej czujnika ciśnienia, złącze na podczerwień do komunikacji bezprzewodowej za pomocą urządzenia do obsługi i serwisu Wilo-IR-Stick, gniazdo do IF-Modułów Wilo do podłączenia do automatyki budynku, konfigurowana, bezpotencjałowa sygnalizacja awarii i pracy/stanu gotowości, interfejs do komunikacji między pompami podwójnymi
• Silnik indukcyjny trójfazowy z przetwornicą częstotliwości
• Zintegrowany system zarządzania pracą pomp podwójnych
• Możliwość ustawienia częstotliwości zamiany pomp (w dwupompowym trybie pracy)
• Zintegrowane pełne zabezpieczenie silnika
• Różne rodzaje pracy do zastosowania w instalacjach grzewczych (HV) lub klimatyzacyjnych (AC)
• Blokada dostępu
• Różne poziomy obsługi ręcznej: Standard/serwis

Dane eksploatacyjne

• Przetłaczane medium: Woda, Glikol etylenowy, Glikol propylenowy
• Min. temperatura przetłaczanej cieczy: -20 °C
• Maks. temperatura przetłaczanej cieczy: 140 °C
• Temperatura otoczenia min.: 0 °C
• Maks. temperatura otoczenia: 40 °C
• Maks. ciśnienie robocze: 16 bar
• Zalecenie dotyczące konfiguracji: 16 bar do 120°C, 13 bar do 140°C
• Wskaźnik minimalnej energochłonności (MEI): 0.4

Napęd

• Przyłącze sieciowe: 3~400 V, 50/60 Hz
• Klasa sprawności energetycznej silnika: IE4
• Pobór mocy: 11300
• Znamionowa moc silnika: 11000
• Prąd znamionowy: 17.6 A
• Prędkość obrotowa maks.: 2960 Obroty / min
• Generowanie zakłóceń: EN 61800-3
• Odporność na zakłócenia: EN 61800-3
• Klasa izolacji: F
• Stopień ochrony silnika: IP55
• Zabezpieczenie silnika: Zintegrowany czujnik termistorowy

Materiały

• Korpus pompy: 5.1301/EN-GJL-250, z powłoką kataforetyczną
• Wirnik: Żeliwo szare, Brąz, Stal nierdzewna
• Wał: Stal nierdzewna
• Uszczelnienie wału: AQ1EGG
• Latarnia: 5.1301/EN-GJL-250, z powłoką kataforetyczną

Wymiary montażowe

• Przyłącze po stronie ssawnej: DN 40
• Przyłącze po stronie tłocznej: DN 40
• Długość montażowa: 390 mm

Informacje na temat umiejscowienia zamówień

• Produkt: Wilo
• Nazwa produktu: CronoLine IL-E 40/210-11/2
• Masa netto ok.: 173 kg
• Numer artykułu: 2231556
