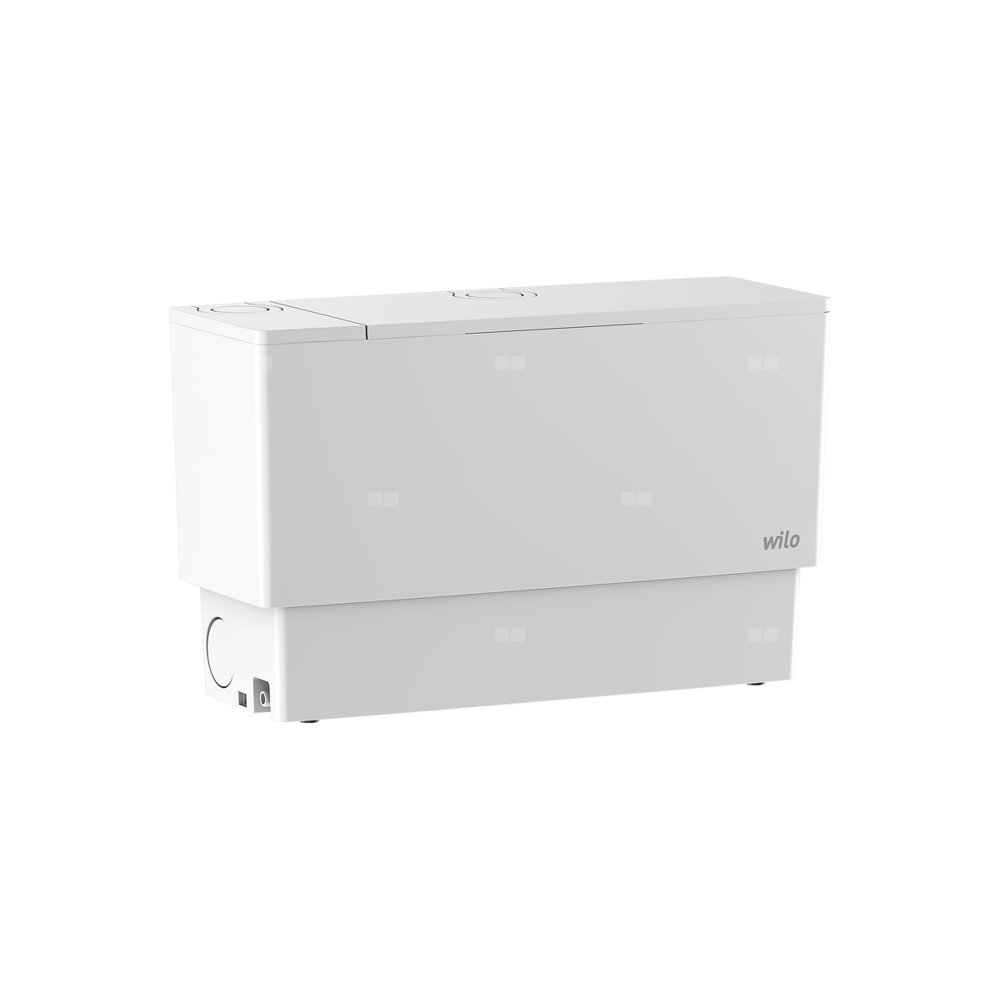

Wilo-DrainLift MINI5-XS/C-EF kompaktowa pompownia ścieków bez fekaliów

Kompaktowa i gotowa do podłączenia pompownia ze stykiem alarmowym do odwadniania umywalki, prysznica, wanny i kotła kondensacyjnego.

Medium

Do gromadzenia i tłoczenia w warunkach domowych:

• Ścieków bez fekaliów
• Kondensat (od wartości pH 2,5) − nie w czystej formie, tylko zmieszany z wodą z innego dopływu.

Przetłaczanie ścieków wg 12050

Pompownia ścieków spełnia wymogi normy EN 12050-2.

Konstrukcja

Kompaktowa i gotowa do podłączenia pompownia z pompą zatapialną. Rejestracja poziomu odbywa się za pomocą czujnika poziomu. Odpowietrzanie jest zintegrowane z podłożem pośrednim i wyposażone w filtr z węglem aktywnym. Dodatkowo pompownia jest wyposażona w brzęczek i bezpotencjałowy styk alarmowy (maks. prąd przyłączenia): 42 V=, 500 mA, rodzaj styku: styk rozwierny (NC)). W razie zalania w zbiorniku rozlega się alarm akustyczny wydawany przez brzęczek. Ten styk bezpotencjałowy umożliwia wyzwalanie zewnętrznego sygnału alarmowego. Pokrywa zbiornika idealnie zamyka system.

Do dyspozycji są maksymalnie cztery przyłącza:

• 1x dopływ 40 mm (DN 40), bez klapy zwrotnej, w wersji do góry, fabrycznie zamknięty.
• 2x dopływy 40/50 mm (DN 40/50), z klapą zwrotną, w wersji poziomej w lewo i w prawo, fabrycznie otwarte.
• 1x przyłącze tłoczne 32/40 mm (DN 32/40), z klapą zwrotną, w wersji do góry, fabrycznie otwartą. − W razie potrzeby przyłącze tłoczne może być w wersji poziomej w prawo. Przynależny otwór jest fabrycznie zamknięty.

Zakres dostawy

• 1x manszeta do rury HT DN 32/40 (32/40 mm)
• 2x opaski zaciskowe 32-50 mm
• 2x przyłącza dopływu DN 50 (50 mm)
• 2x manszety do rury HT DN 40/50 (40/50 mm)
• 2x zabezpieczenie przed przepływem zwrotnym
• 2x zaciski rurowe 50-70 mm
• 2x opaski zaciskowe 32-50 mm
• 2x zatyczki
• 6x pierścienie uszczelniające
• Mocowanie na podłożu (zabezpieczenie przeciwwyporowe): 2x kątowniki mocujące ze śrubami i kołkami
• Zestaw do opróżniania awaryjnego (wąż do odwadniania, opaska zaciskowa, zatyczka)
• Zestaw do głębokiego odsysania
• Zestaw do poziomego przyłącza tłocznego
• Instrukcja montażu i obsługi

Dane eksploatacyjne

• Przetłaczane medium: Woda, Woda zanieczyszczona - bez fekaliów, Kondensat

Dopuszczalny zakres zastosowania

• temperatura przetłaczanej cieczy: 3 °C
• temperatura otoczenia: 3 °C
• Maks. ciśnienie robocze: 1 bar
• Maks. pojemność załączania: 3.2 l

Dane silnika

• Przyłącze sieciowe: 1~230 V, 50 Hz
• Tolerancja napięcia: ±10 %
• Znamionowa moc silnika: 450
• Znamionowa prędkość obrotowa: 2800 Obroty / min
• Prąd znamionowy: 3.5 A
• Klasa izolacji: F
• Stopień ochrony silnika: IP68
• Maks. częstotliwość załączania: 20

Materiały

• Materiał zbiornika: ABS
• Korpus pompy: PP-GF20
• Wirnik: PP-GF20

Wymiary montażowe

• Przyłącze po stronie ssawnej: DN 40 (40 mm), DN 50 (50 mm)
• Przyłącze po stronie tłocznej: DN 32 (32 mm), DN 40 (40 mm)

Informacje na temat umiejscowienia zamówień

• Produkt: Wilo
• Nazwa produktu: DrainLift MINI5-XS/C-EF
• Masa netto ok.: 7.5 kg
• Numer artykułu: 6095129
