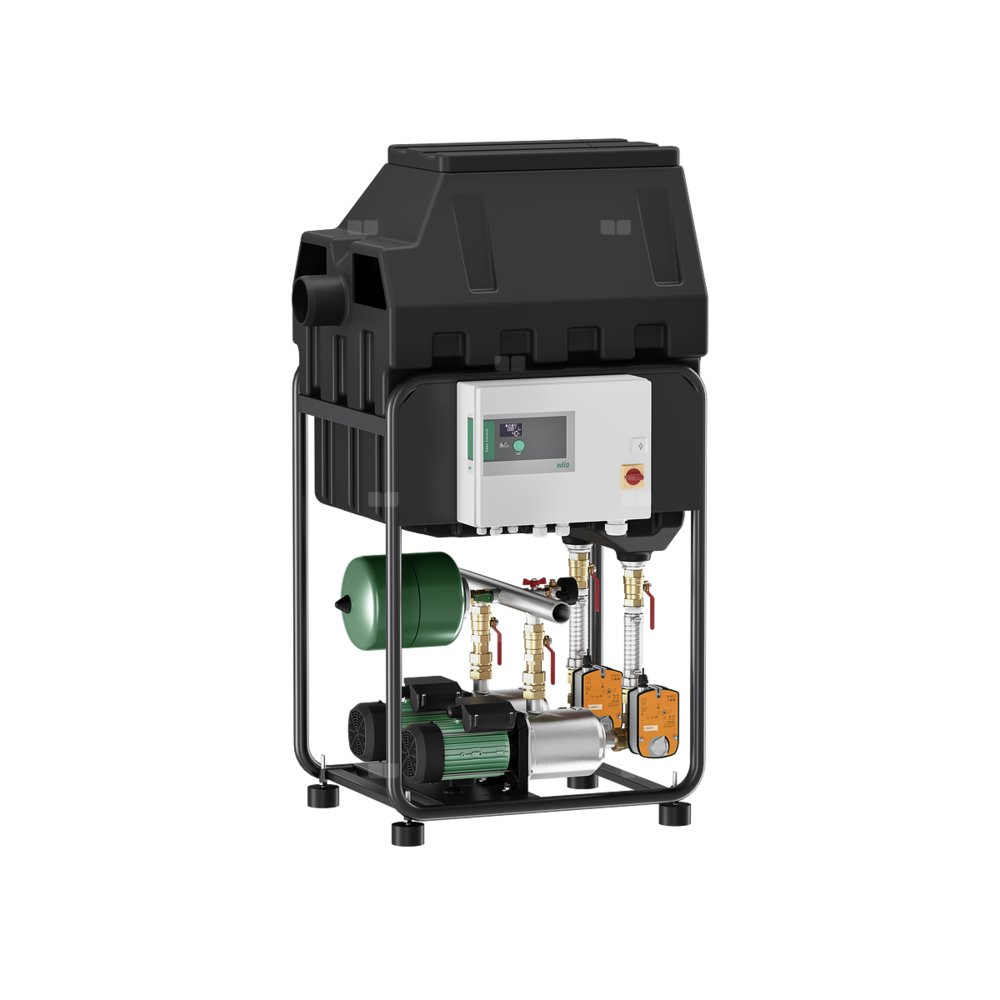

Wilo-RainSystem AF 150-2 Medana LSP204/EC urządzenie do wykorzystania wody deszczowej

Wilo-RainSystem AF 150-2 Medana LSP204/EC urządzenie do wykorzystania wody deszczowej

Rozmiar
47 501,51 zł
brutto / szt.

Cena katalogowa:

38619.11netto/szt.
47501.51brutto/szt.
Produkt na zamówienie
Produkt na zamówienie
14 dni na łatwy zwrot
Bezpieczne zakupy

Przedstawione na niniejszej stronie internetowej informacje nie stanowią oferty handlowej w rozumieniu art.66 par.1 Kodeksu Cywilnego.

Kompaktowe urządzenie do wykorzystania wody deszczowej zgodnie z DIN 1989-100 oraz DIN EN 16941-1 z elastycznym orurowaniem zbiorczym po stronie tłocznej i dwoma oddzielnymi przyłączami przewodów ssawnych w celu oszczędzania wody użytkowej. Składa się z dwóch cichych, samozasysających, wielostopniowych, poziomych wysokociśnieniowych pomp wirowych typoszeregu Wilo-Medana CH1-LSP. Gotowe do podłączenia, zamontowane na ramie z rur stalowych z nóżkami o regulowanej wysokości, wraz z urządzeniem regulacyjnym do wygodnego sterowania systemem.

W pełni zautomatyzowane wykorzystanie wody deszczowej lub uzupełnianie świeżą wodą w przypadku niedoboru deszczówki w domach wielorodzinnych i małych obiektach komercyjnych.

Cechy szczególne/zalety produktu

  • Prosta instalacja dzięki kompaktowej konstrukcji wstępnie zmontowanej fabrycznie
  • Łatwa i intuicyjna obsługa za pomocą urządzenia regulacyjnego EC w połączeniu z techniką zielonego przycisku
  • Niezawodna praca ciągła również przy braku deszczówki dzięki automatycznemu uzupełnianiu wodą użytkową
  • Energooszczędna praca dzięki konstrukcji zoptymalizowanej pod kątem przepływu i zastosowaniu silników IE2
  • Wysoka niezawodność pracy dzięki programom samoczynnej ochrony, sterowaniu w zakresie niskiego napięcia i zastosowaniu elementów odpornych na korozję, a także możliwości integracji z systemem zarządzania budynkiem
  • Możliwość podłączenia pompy zasilającej w zbiorniku poprzez styk AUX (wymagane dodatkowe urządzenie sterujące)
  • Zdalne monitorowanie poprzez integrację z systemem automatyki budynku za pośrednictwem seryjnej magistrali Modbus i opcjonalnej rozszerzonej komunikacji za pośrednictwem Gateway
  • Cicha praca dla wysokiego komfortu użytkowania

Wyposażenie/funkcja

  • Dwie wysokociśnieniowe pompy wirowe typoszeregu Wilo-Medana CH1-LSP z silnikiem w technologii IE2
  • Rama z rur stalowych o konstrukcji amortyzującej drgania z nóżkami o regulowanej wysokości i płytą podstawy do mocowania pomp
  • Dwa 3-drogowe zawory do automatycznego przełączania na uzupełnianie wody użytkowej w przypadku niedoboru deszczówki w cysternie
  • Zbiornik wody uzupełniającej (pojemność: 150 litrów) z przelewem wg EN 1717 (wylot swobodny typu AB) i uzupełnianiem świeżej wody w razie potrzeby przy nienapełnionej cysternie
  • Przepływowe przeponowe naczynie wzbiorcze (pojemność: 8 l) wg DIN 4807 do oszczędzania energii w przypadku niewielkich przecieków w budynku
  • Czujnik poziomu napełnienia z przewodem o długości 20 m (zakres pomiaru od 0 do 5 m) do wykrywania poziomu napełnienia w cysternie
  • Wszystkie części mające kontakt z medium są odporne na korozję

po stronie tłocznej:

  • Zawór kulkowy odcinający przy każdej pompie
  • Orurowanie zbiorcze po stronie tłocznej, z możliwością przyłączenia po obu stronach
  • Przepływowe przeponowe naczynie wzbiorcze (8 l)
  • Czujnik ciśnienia 4–20 mA
  • Manometr
  • Końcówka gwintowana lub kołnierz zaślepiający w zależności od średnicy nominalnej orurowania zbiorczego (do zamówienia osobno)

po stronie ssawnej:

  • Dwa oddzielne przyłącza przewodu ssawnego (do oddzielnego montażu poboru pływającego w cysternie)
  • Zawór kulkowy odcinający przy każdej pompie
  • Czujnik ciśnienia 4–20 mA
  • Manometr
  • Końcówka gwintowana lub kołnierz zaślepiający w zależności od średnicy nominalnej orurowania zbiorczego (do zamówienia osobno)

Automatyczne sterowanie pompą poprzez w pełni elektroniczne urządzenie regulacyjne EC-Rain (Easy Control) w metalowym korpusie, ze stopniem ochrony IP54. Gotowy do podłączenia elektrycznego i hydraulicznego oraz zamontowany na polakierowanej lakierem antykorozyjnym ramie z rur stalowych.

W celu ułatwienia konserwacji zalecany obszar roboczy wokół instalacji powinien wynosić 60 cm.

Obsługa/wyświetlacz

  • Wyświetlacz LED do wskazywania danych eksploatacyjnych, parametrów regulatora, stanów roboczych pomp, komunikatów o awarii i pamięci historii usterek
  • Opis menu z siedmiosegmentowym wskazaniem i wizualizacją
  • Wstępnie ustawione fabrycznie parametry ułatwiające uruchamianie/pracę rozrusznika
  • Nastawienie parametrów roboczych i potwierdzanie sygnalizacji awarii za pomocą pokrętła
  • Blokowany wyłącznik główny
  • Licznik godzin pracy dla każdej pompy i całej instalacji
  • Licznik pracy na sucho i przelewu
  • Pamięć obejmująca ostatnich 10 usterek

Regulacja

  • Dwie samozasysające pompy wirowe typoszeregu Wilo-Medana CH1-LSP (tryb sterowania p-c)
  • Regulowane ciśnienie włączania i wyłączania pompy obciążenia podstawowego i szczytowego w odniesieniu do określonego punktu pracy
  • Automatyczne, zależne od obciążenia dołączenie obciążenia szczytowego pompy w zależności od ciśnienia załączania pompy obciążenia podstawowego
  • Menu Easy Actions do szybkiej konfiguracji podstawowych parametrów
  • Dowolny wybór trybu pracy pomp (ręczny, wył., automatyczny) oraz zaworów 3-drogowych (otw., zam.)
  • Równomierne sterowanie urządzeniem przez cykliczną zamianę pomp (opcja konfiguracji) i zintegrowane uruchomienie testowe w przypadku przestoju pomp
  • Tryby pracy systemów (ręczne lub automatyczne)
  • Automatyczna, ustawiana zamiana pomp
    • Standardowe ustawienie: Impuls ‐ Za każdym razem, gdy wystąpi taka potrzeba, następuje zmiana pompy obciążenia podstawowego bez uwzględnienia godzin pracy
    • Dodatkowo: cykliczna zamiana pomp obciążenia podstawowego po upływie skonfigurowanych godzin pracy (interwał: 1 do 6 godzin)
  • Automatyczne, ustawiane próbne uruchomienie pompy (okresowe uruchomienie pompy)
    • Włączane/wyłączane
    • Dowolnie programowany czas między dwoma uruchomieniami testowymi
    • Dowolnie programowane czasy blokad

Kontrola

  • Sterowanie pracą urządzenia / kontrola poziomu wody za pomocą układów niskonapięciowych (24 VDC)
  • Monitoring poziomu napełnienia cysterny za pomocą systemu rozpoznawania zalania oraz licznika przelewu
  • Opcjonalne rozpoznawanie przelania zbiornika wody uzupełniającej
  • Rozpoznawanie nadciśnienia/podciśnienia
  • Zabezpieczenie przed suchobiegiem pompy
  • Wsparcie samozasysania
  • Ochrona przed zakamienieniem zaworów 3-drogowych
  • Automatyczna okresowa wymiana wody w zbiorniku wody uzupełniającej (możliwość konfiguracji cyklu)
  • Zbiorcze sygnalizacje pracy i awarii za pośrednictwem styków bezpotencjałowych
  • Opcjonalne wejścia/wyjścia (patrz interfejsy)

Interfejsy

  • Bezpotencjałowe styki do zbiorczej sygnalizacji pracy i awarii (SBM/SSM)
  • Możliwość ustawienia odwróconej logiki SBM i SSM
  • Opcjonalne wejścia: styki pracy na sucho (opóźnienie od 1 do 180 sekund), zewn. wył., przelew (zbiornik wody uzupełniającej / cysterna), powrót (cysterna), praca na sucho (cysterna)
  • Opcjonalne wyjścia: dwie sztuki z przesunięciem od -60 do 60 sekund w odniesieniu do wyjścia pompy 1 i 2 (jeśli zawór 3-drogowy znajduje się w trybie wody deszczowej)

Zalecane wyposażenie dodatkowe (należy zamawiać oddzielnie)

  • Dwa osobne węże ssawne i filtr ssania (pływający pobór)
  • Przeponowe naczynie wzbiorcze po stronie tłocznej odpowiednio do warunków lub wymagań

Opcjonalne wyposażenie dodatkowe

  • Końcówka gwintowana lub kołnierz zaślepiający w zależności od średnicy nominalnej orurowania zbiorczego
  • Filtr (po stronie tłocznej)

Systemy magistral

  • Modbus RTU

Materiały

  • Korpus pompy: Stal nierdzewna
  • Wał: Stal nierdzewna
  • Wirnik: PPE/PS-GF30

Dane eksploatacyjne

  • Przetłaczane medium: Woda
  • Min. temperatura przetłaczanej cieczy: 5 °C
  • Maks. temperatura przetłaczanej cieczy: 35 °C
  • Maks. ciśnienie robocze: 10 bar
  • Maks. temperatura otoczenia: 40 °C

Dane silnika

  • Przyłącze sieciowe: 1~230 V, 50 Hz
  • Znamionowa moc silnika: 550
  • Znamionowa prędkość obrotowa: 2900 Obroty / min
  • Prąd znamionowy: 3.6 A
  • Współczynnik mocy: 0.98
  • Stopień ochrony silnika: IP55
  • Klasa izolacji: F

Wymiary montażowe

  • Przyłącze przelewowe: Ø110-PN0
  • Przyłącze wody: R 1¼
  • Przyłącze po stronie ssawnej: G 1¼
  • Przyłącze po stronie tłocznej: G 1¼

Informacje na temat umiejscowienia zamówień

  • Masa netto ok.: 105 kg
  • Produkt: Wilo
  • Nazwa produktu: RainSystem AF 150-2 Medana LSP204/EC
  • Numer artykułu: 4254792
Marka
Symbol
814254792
Rodzaj towaru
Pompy do wody użytkowej
EAN
4062679354729
Kod producenta
4254792
Strona www producenta
www.wilo.pl
