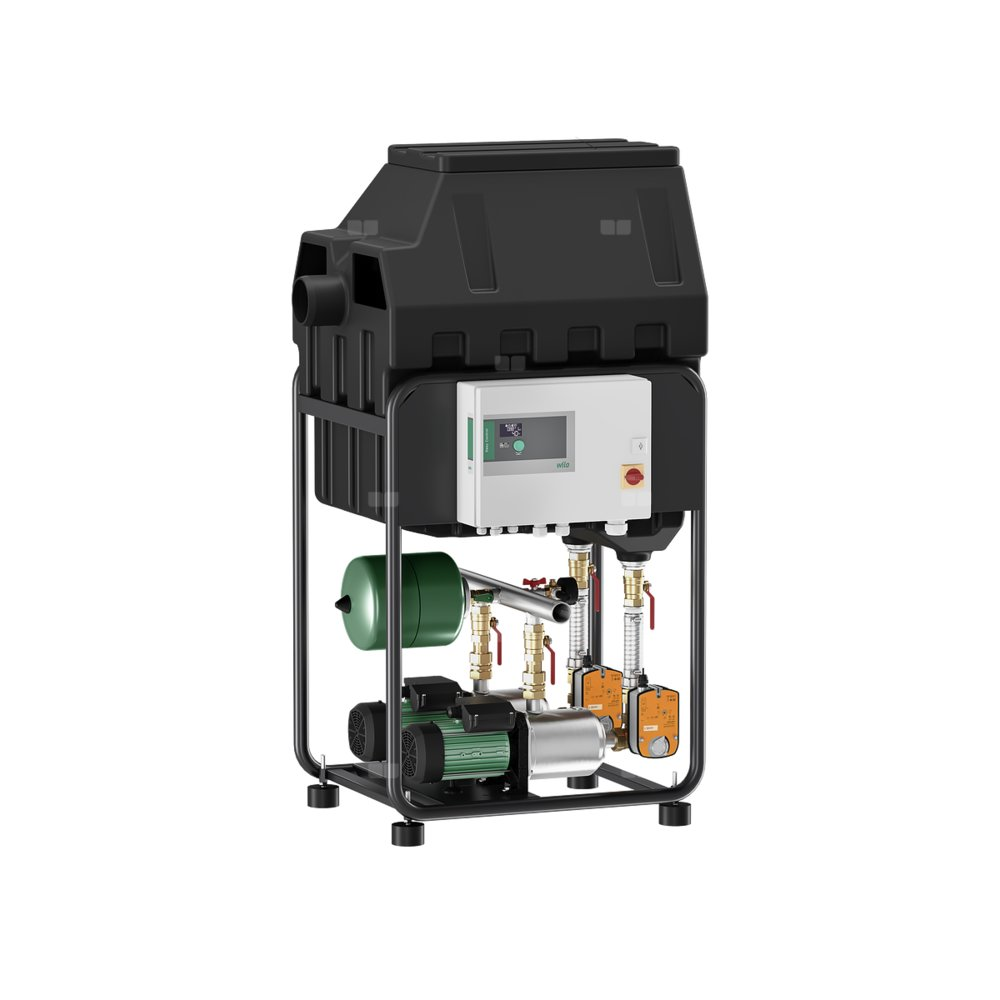

Kompaktowe urządzenie do wykorzystania wody deszczowej zgodnie z DIN 1989-100 oraz DIN EN 16941-1 z elastycznym orurowaniem zbiorczym po stronie tłocznej i dwoma oddzielnymi przyłączami przewodów ssawnych w celu oszczędzania wody użytkowej. Składa się z dwóch cichych, samozasysających, wielostopniowych, poziomych wysokociśnieniowych pomp wirowych typoszeregu Wilo-Medana CH1-LSP. Gotowe do podłączenia, zamontowane na ramie z rur stalowych z nóżkami o regulowanej wysokości, wraz z urządzeniem regulacyjnym do wygodnego sterowania systemem.
W pełni zautomatyzowane wykorzystanie wody deszczowej lub uzupełnianie świeżą wodą w przypadku niedoboru deszczówki w domach wielorodzinnych i małych obiektach komercyjnych.
Cechy szczególne/zalety produktu
- Prosta instalacja dzięki kompaktowej konstrukcji wstępnie zmontowanej fabrycznie
- Łatwa i intuicyjna obsługa za pomocą urządzenia regulacyjnego EC w połączeniu z techniką zielonego przycisku
- Niezawodna praca ciągła również przy braku deszczówki dzięki automatycznemu uzupełnianiu wodą użytkową
- Energooszczędna praca dzięki konstrukcji zoptymalizowanej pod kątem przepływu i zastosowaniu silników IE2
- Wysoka niezawodność pracy dzięki programom samoczynnej ochrony, sterowaniu w zakresie niskiego napięcia i zastosowaniu elementów odpornych na korozję, a także możliwości integracji z systemem zarządzania budynkiem
- Możliwość podłączenia pompy zasilającej w zbiorniku poprzez styk AUX (wymagane dodatkowe urządzenie sterujące)
- Zdalne monitorowanie poprzez integrację z systemem automatyki budynku za pośrednictwem seryjnej magistrali Modbus i opcjonalnej rozszerzonej komunikacji za pośrednictwem Gateway
- Cicha praca dla wysokiego komfortu użytkowania
Wyposażenie/funkcja
- Dwie wysokociśnieniowe pompy wirowe typoszeregu Wilo-Medana CH1-LSP z silnikiem w technologii IE2
- Rama z rur stalowych o konstrukcji amortyzującej drgania z nóżkami o regulowanej wysokości i płytą podstawy do mocowania pomp
- Dwa 3-drogowe zawory do automatycznego przełączania na uzupełnianie wody użytkowej w przypadku niedoboru deszczówki w cysternie
- Zbiornik wody uzupełniającej (pojemność: 150 litrów) z przelewem wg EN 1717 (wylot swobodny typu AB) i uzupełnianiem świeżej wody w razie potrzeby przy nienapełnionej cysternie
- Przepływowe przeponowe naczynie wzbiorcze (pojemność: 8 l) wg DIN 4807 do oszczędzania energii w przypadku niewielkich przecieków w budynku
- Czujnik poziomu napełnienia z przewodem o długości 20 m (zakres pomiaru od 0 do 5 m) do wykrywania poziomu napełnienia w cysternie
- Wszystkie części mające kontakt z medium są odporne na korozję
po stronie tłocznej:
- Zawór kulkowy odcinający przy każdej pompie
- Orurowanie zbiorcze po stronie tłocznej, z możliwością przyłączenia po obu stronach
- Przepływowe przeponowe naczynie wzbiorcze (8 l)
- Czujnik ciśnienia 4–20 mA
- Manometr
- Końcówka gwintowana lub kołnierz zaślepiający w zależności od średnicy nominalnej orurowania zbiorczego (do zamówienia osobno)
po stronie ssawnej:
- Dwa oddzielne przyłącza przewodu ssawnego (do oddzielnego montażu poboru pływającego w cysternie)
- Zawór kulkowy odcinający przy każdej pompie
- Czujnik ciśnienia 4–20 mA
- Manometr
- Końcówka gwintowana lub kołnierz zaślepiający w zależności od średnicy nominalnej orurowania zbiorczego (do zamówienia osobno)
Automatyczne sterowanie pompą poprzez w pełni elektroniczne urządzenie regulacyjne EC-Rain (Easy Control) w metalowym korpusie, ze stopniem ochrony IP54. Gotowy do podłączenia elektrycznego i hydraulicznego oraz zamontowany na polakierowanej lakierem antykorozyjnym ramie z rur stalowych.
W celu ułatwienia konserwacji zalecany obszar roboczy wokół instalacji powinien wynosić 60 cm.
Obsługa/wyświetlacz
- Wyświetlacz LED do wskazywania danych eksploatacyjnych, parametrów regulatora, stanów roboczych pomp, komunikatów o awarii i pamięci historii usterek
- Opis menu z siedmiosegmentowym wskazaniem i wizualizacją
- Wstępnie ustawione fabrycznie parametry ułatwiające uruchamianie/pracę rozrusznika
- Nastawienie parametrów roboczych i potwierdzanie sygnalizacji awarii za pomocą pokrętła
- Blokowany wyłącznik główny
- Licznik godzin pracy dla każdej pompy i całej instalacji
- Licznik pracy na sucho i przelewu
- Pamięć obejmująca ostatnich 10 usterek
Regulacja
- Dwie samozasysające pompy wirowe typoszeregu Wilo-Medana CH1-LSP (tryb sterowania p-c)
- Regulowane ciśnienie włączania i wyłączania pompy obciążenia podstawowego i szczytowego w odniesieniu do określonego punktu pracy
- Automatyczne, zależne od obciążenia dołączenie obciążenia szczytowego pompy w zależności od ciśnienia załączania pompy obciążenia podstawowego
- Menu Easy Actions do szybkiej konfiguracji podstawowych parametrów
- Dowolny wybór trybu pracy pomp (ręczny, wył., automatyczny) oraz zaworów 3-drogowych (otw., zam.)
- Równomierne sterowanie urządzeniem przez cykliczną zamianę pomp (opcja konfiguracji) i zintegrowane uruchomienie testowe w przypadku przestoju pomp
- Tryby pracy systemów (ręczne lub automatyczne)
- Automatyczna, ustawiana zamiana pomp
- Standardowe ustawienie: Impuls ‐ Za każdym razem, gdy wystąpi taka potrzeba, następuje zmiana pompy obciążenia podstawowego bez uwzględnienia godzin pracy
- Dodatkowo: cykliczna zamiana pomp obciążenia podstawowego po upływie skonfigurowanych godzin pracy (interwał: 1 do 6 godzin)
- Automatyczne, ustawiane próbne uruchomienie pompy (okresowe uruchomienie pompy)
- Włączane/wyłączane
- Dowolnie programowany czas między dwoma uruchomieniami testowymi
- Dowolnie programowane czasy blokad
Kontrola
- Sterowanie pracą urządzenia / kontrola poziomu wody za pomocą układów niskonapięciowych (24 VDC)
- Monitoring poziomu napełnienia cysterny za pomocą systemu rozpoznawania zalania oraz licznika przelewu
- Opcjonalne rozpoznawanie przelania zbiornika wody uzupełniającej
- Rozpoznawanie nadciśnienia/podciśnienia
- Zabezpieczenie przed suchobiegiem pompy
- Wsparcie samozasysania
- Ochrona przed zakamienieniem zaworów 3-drogowych
- Automatyczna okresowa wymiana wody w zbiorniku wody uzupełniającej (możliwość konfiguracji cyklu)
- Zbiorcze sygnalizacje pracy i awarii za pośrednictwem styków bezpotencjałowych
- Opcjonalne wejścia/wyjścia (patrz interfejsy)
Interfejsy
- Bezpotencjałowe styki do zbiorczej sygnalizacji pracy i awarii (SBM/SSM)
- Możliwość ustawienia odwróconej logiki SBM i SSM
- Opcjonalne wejścia: styki pracy na sucho (opóźnienie od 1 do 180 sekund), zewn. wył., przelew (zbiornik wody uzupełniającej / cysterna), powrót (cysterna), praca na sucho (cysterna)
- Opcjonalne wyjścia: dwie sztuki z przesunięciem od -60 do 60 sekund w odniesieniu do wyjścia pompy 1 i 2 (jeśli zawór 3-drogowy znajduje się w trybie wody deszczowej)
Zalecane wyposażenie dodatkowe (należy zamawiać oddzielnie)
- Dwa osobne węże ssawne i filtr ssania (pływający pobór)
- Przeponowe naczynie wzbiorcze po stronie tłocznej odpowiednio do warunków lub wymagań
Opcjonalne wyposażenie dodatkowe
- Końcówka gwintowana lub kołnierz zaślepiający w zależności od średnicy nominalnej orurowania zbiorczego
- Filtr (po stronie tłocznej)
Systemy magistral
- Modbus RTU
Materiały
- Korpus pompy: Stal nierdzewna
- Wał: Stal nierdzewna
- Wirnik: PPE/PS-GF30
Dane eksploatacyjne
- Przetłaczane medium: Woda
- Min. temperatura przetłaczanej cieczy: 5 °C
- Maks. temperatura przetłaczanej cieczy: 35 °C
- Maks. ciśnienie robocze: 10 bar
- Maks. temperatura otoczenia: 40 °C
Dane silnika
- Przyłącze sieciowe: 1~230 V, 50 Hz
- Znamionowa moc silnika: 550
- Znamionowa prędkość obrotowa: 2900 Obroty / min
- Prąd znamionowy: 3.6 A
- Współczynnik mocy: 0.98
- Stopień ochrony silnika: IP55
- Klasa izolacji: F
Wymiary montażowe
- Przyłącze przelewowe: Ø110-PN0
- Przyłącze wody: R 1¼
- Przyłącze po stronie ssawnej: G 1¼
- Przyłącze po stronie tłocznej: G 1¼
Informacje na temat umiejscowienia zamówień
- Masa netto ok.: 105 kg
- Produkt: Wilo
- Nazwa produktu: RainSystem AF 150-2 Medana LSP205/EC
- Numer artykułu: 4254793
