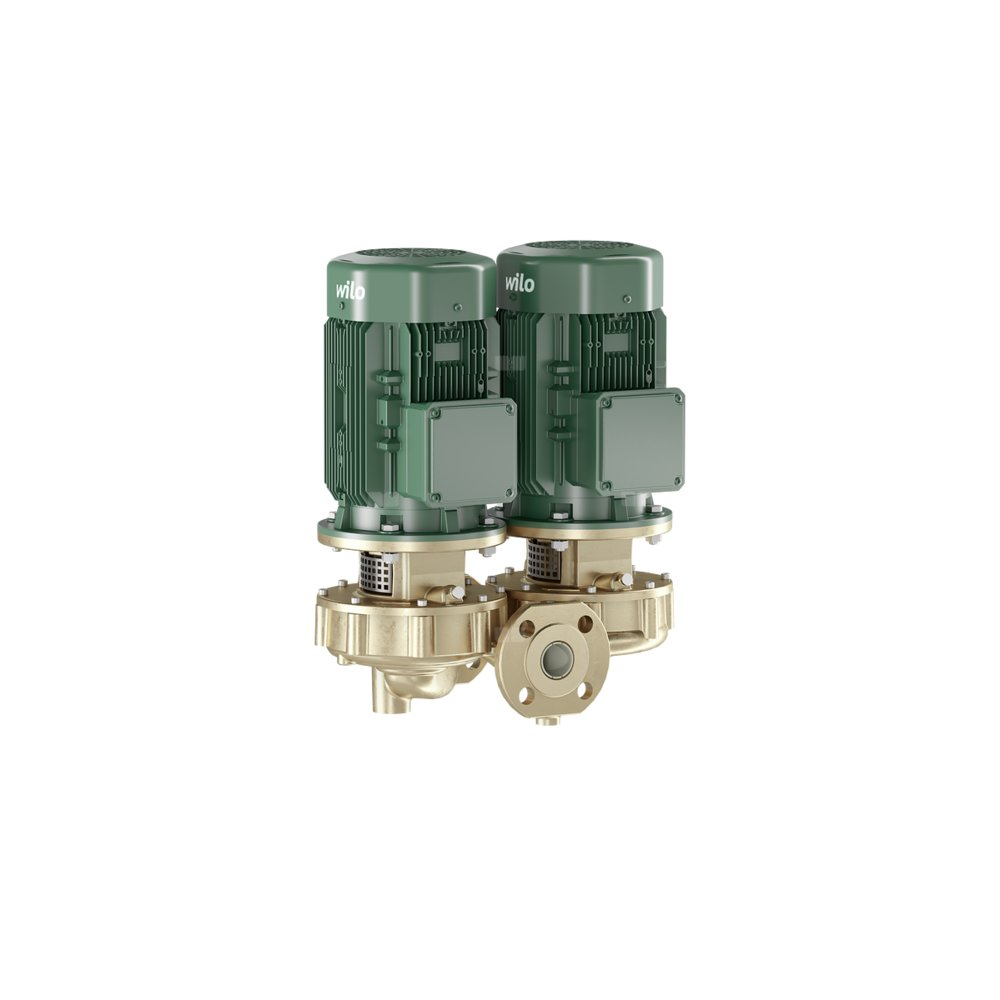

Wilo-VeroTwin-DPL-Z32/125-1,1/2 pompa wirowa jednostopniowa dławnicowa podwójna

Jednostopniowa dławnicowa podwójna pompa wirowa o konstrukcji Inline do montażu w rurociągu lub do ustawienia na fundamencie. Konsole są dostępne w ramach wyposażenia dodatkowego.

Odporna na drgania, zapewniająca cichą pracę konstrukcja blokowa z latarnią i sztywno połączonym standardowym silnikiem (wersja N).

Z niezależnym od kierunku obrotów mieszkowym uszczelnieniem mechanicznym z wymuszonym opływem.

Przyłącza kołnierzowe z przyłączami pomiarowymi ciśnienia R 1/8.

Możliwość zastosowania w systemach cyrkulacyjnych wody użytkowej o temperaturze do 80°C.

Korpus pompy i latarnia z mosiądzu czerwonego CC470K

Skrzynki zaciskowe silnika są zawsze z tworzywa sztucznego. Jeśli bezwzględnie wymagana jest metalowa skrzynia zaciskowa, należy zamówić odpowiedni wariant specjalny.

• Uszczelnienie mechaniczne do tłoczenia wody użytkowej zgodnie z TrinkwV 2001: 0°C do +80°C przy twardości wody do 5 mmol/l (28 dH/50 TH).
• Dopuszczalna jest woda grzewcza zgodna z VDI 2035 lub woda chłodząca w temperaturze od -20°C do +110°C.

Przy użyciu w systemach wody grzewczej, wody zimnej i układach chłodzenia do T ≤ +40°C dopuszczalna jest mieszanina wody i glikolu od 20% do 40% udziału objętościowego. W przypadku mieszanin wody i glikolu z zawartością glikolu od > 40% do maks. 50% objętości i temperatury przetłaczanej cieczy od > +40°C do maks. +110°C lub przetłaczanego medium innego niż woda należy zastosować alternatywne uszczelnienie mechaniczne.

Dane eksploatacyjne

• Przetłaczane medium: Woda, Glikol etylenowy, Glikol propylenowy
• Min. temperatura przetłaczanej cieczy: 0 °C
• Maks. temperatura przetłaczanej cieczy: 80 °C
• Temperatura otoczenia min.: -15 °C
• Maks. temperatura otoczenia: 40 °C
• Maks. ciśnienie robocze: 10 bar
• Wskaźnik minimalnej energochłonności (MEI): 0.4

Dane silnika

• Klasa sprawności energetycznej silnika: IE3
• Przyłącze sieciowe: 3~400 V, 50 Hz
• Tolerancja napięcia: ±10 %
• Moc znamionowa : 1100
• Znamionowa prędkość obrotowa: 2900 Obroty / min
• Prąd znamionowy: 2.5 A
• Współczynnik mocy: 0.8
• Sprawność silnika ηm 50 %: 78.7
• Sprawność silnika ηm 75 %: 82
• Sprawność silnika ηm 100 %: 82.7
• Klasa izolacji: F
• Stopień ochrony: IP55

Materiały

• Korpus pompy: Mosiądz czerwony, CC470K
• Wirnik: PPO/PS-GF30
• Wał: Stal nierdzewna
• Uszczelnienie wału: BQ1EGG
• Latarnia: Mosiądz czerwony, CC470K

Wymiary montażowe

• Przyłącze po stronie ssawnej: DN 32
• Przyłącze po stronie tłocznej: DN 32
• Długość montażowa: 260 mm

Informacje na temat umiejscowienia zamówień

• Produkt: Wilo
• Nazwa produktu: VeroTwin-DPL-Z32/125-1,1/2
• Masa netto ok.: 61 kg
• Numer artykułu: 2230096
